Gestione completa dei ponteggi a telai prefabbricati e/o a tubi e giunti.

Disegni esecutivi quotati, Pi.M.U.S., calcoli di resistenza e stabilità secondo il vecchio metodo delle tensioni ammissibili, redatti in automatico dal disegno schematico.

Modulo CAD opzionale.

Guarda il video

Perchè sceglierlo?

Scegli il Prototipo corrispondente al ponteggio da realizzare
Inviaci il tuo progetto relativo ad un modello di ponteggio non presente nel nostro archivio e provvederemo gratuitamente ad estrapolare i dati per la pubblicazione di un nuovo prototipo.

Passi dal disegno esecutivo alla redazione del Pi.M.U.S. senza dover ripetere i dati comuni.

Puoi generare speciali Progetti Prototipo da assumere come standard.

Disponi di una potente interfaccia grafica dedicata ed integrata in grado di eseguire istantaneamente i comandi impostati.

Controlli in automatico incongruenze, omissioni, ecc. con possibilità di settaggio di efficaci help vocali e/o testuali.
Con il modulo CAD opzionale e completamente integrato (BlumatiCAD Ponteggi) puoi effettuare lo studio in pianta di sagome complesse di edificio, realizzare il disegno esecutivo 3D completo ed esportare tutti i tratti contemporaneamente per la redazione del PiMUS

Le funzionalità

prototipi
Disegno esecutivo quotato dei diversi tratti del ponteggio (piante, prospetti, viste laterali, ancoraggi) con distinta analitica degli elementi impiegati ed esportazione in formato DXF leggibile da qualsiasi CAD

Pi.M.U.S.
Redazione del Pi.M.U.S. in modo semplice e completo con calcolo analitico dei sistemi anticaduta utilizzati, schemi prospettici di montaggio e smontaggio (compresi elementi complementari: travi carraie, parasassi, sbalzi di sommità, argani, teli e/o pannelli pubblicitari, ecc.), verifica della protezione da scariche atmosferiche con particolari tecnici e grafici per la messa a terra, procedure con segnaletica e particolari grafici in caso di occupazione di suolo pubblico

resistenza
Calcoli di resistenza e stabilità con verifica dettagliata di tutti gli elementi del ponteggio, redatti in conformità con il vecchio metodo delle tensioni ammissibili, inclusi casi particolari e complessi (travi carraie, sbalzi di sommità, campate irregolari, raddoppio montanti, reti di protezione, pannelli pubblicitari, carichi dinamici, ecc.).
NB: le verifiche secondo il nuovo D.M. 17/01/2018 per quanto concerne la verifica di stabilità del ponteggio saranno oggetto di future implementazioni

Verifica ponteggio
Verifica del ponteggio mediante l'inserimento di carichi e sovraccarichi standard nonché statici e dinamici particolari

alcolo analitico
Calcolo analitico della pressione del vento conformemente alle Norme Tecniche sulle costruzioni entrate in vigore il 22 marzo 2018 - Inserimento di carichi e sovraccarichi standard nonché statici e dinamici particolari. In alternativa si possono utilizzare altri valori preferiti e diversi dal calcolo automatico

Studio in pianta e disegno automatico 3D dell'intero ponteggio di progetto (con modulo opzionale BlumatiCAD Ponteggi), con utilissime funzioni mediante le quali è possibile completare il disegno 3D con quegli elementi accessori spesso trascurati. In particolare è possibile effettuare i seguenti disegni tridimensionali:

  • Aree di stoccaggio ponteggi
  • Cartellonistica, segnaletica e perimetrazione
  • Argani
  • Lavoratori
  • Canali di scarico materiali

Aggiornamento Blumatica Ponteggi 2.4.0

  • Disegno contemporaneo di tutti i tratti del ponteggio in un unico file di progetto, con verifiche statiche multiple secondo il metodo delle tensioni ammissibili ed organizzazione di un unico PiMUS con i dati caratteristici dei diversi tratti.
  • Disponibilità di prototipi sia per i ponteggi a telai prefabbricati che per quelli a tubi e giunti.
  • Modulo CAD (opzionale BlumatiCAD Ponteggi) per lo studio in pianta di qualsiasi sagoma nonchè il disegno 3D dell’intero ponteggio, compresi particolari di elementi accessori quali aree di stoccaggio ponteggi, cartellonistica, segnaletica e perimetrazione, argani, lavoratori, canali di scarico materiali, ecc.


La normativa di riferimento

  • Titolo IV del D. Lgs. 81/08 (Cantieri Temporanei o Mobili)
  • Allegato XXII D. Lgs. 81/08 (Contenuti minimi del Pi.M.U.S.)
  • Allegato XVIII D. Lgs. 81/08 (Viabilità cantieri, ponteggi e trasporto materiali)
  • Allegato XIX D. Lgs. 81/08 (Verifiche di sicurezza dei ponteggi metallici fissi)

Approfondimento Normativo


Ponteggi e Norme Tecniche per le Costruzioni secondo il vecchio D.M. 14/01/2008

Anteriormente all'entrata in vigore delle NTC08, le verifiche dei ponteggi venivano effettuate con il metodo delle tensioni ammissibili e con riferimento alle norme CNR UNI 10011.

Per altezze superiori a 20 metri o in caso di difformità rispetto all’autorizzazione ministeriale, si doveva predisporre un progetto ed effettuare i calcoli secondo le istruzioni approvate nell’Autorizzazione Ministeriale.

Nessuna Autorizzazione Ministeriale prevedeva la verifica della struttura inserendo le azioni sismiche, situazione non prevista da alcuna norma sulle opere provvisionali. Oltre al peso proprio e ai carichi di servizio, venivano previste anche le azioni del vento che, per le strutture in acciaio dotate di massa modesta, è quasi sempre più penalizzante rispetto all’azione sismica.

Il D. Lgs. 81/08, pubblicato successivamente alle NTC08, ha confermato in pratica l'art. 32 del vecchio DPR 164/56. Infatti, come previsto dall'art. 133 del D. Lgs. 81/08:

"I ponteggi di altezza superiore a 20 metri e quelli per i quali nella relazione di calcolo non sono disponibili le specifiche configurazioni strutturali utilizzate con i relativi schemi di impiego, nonché le altre opere provvisionali, costituite da elementi metallici o non, oppure di notevole importanza e complessità in rapporto alle loro dimensioni ed ai sovraccarichi, devono essere eretti in base ad un progetto comprendente:

  1. calcolo di resistenza e stabilità eseguito secondo le istruzioni approvate nell'autorizzazione ministeriale;
  2. disegno esecutivo."
Le vecchie NTC08, pertanto, non avevano del tutto abbandonato il vecchio metodo delle tensioni ammissibili in quanto, al punto 2.7, prevedevano i casi in cui era possibile ricorrervi, ovvero per costruzioni di tipo 1 e 2 e classe d’uso I e II che rientravano in zona 4, ovvero in zone a bassissima sismicità o non sismiche; in altri termini, come confermato dalla circolare n. 617 del 2/2/2009, si tratta di casi di ridotta pericolosità sismica del sito e di costruzioni di minore importanza per destinazione e progettazione.

Il punto 2.4 delle NTC08 definiva inoltre, nella tipologia 1, le “Opere provvisorie - Opere provvisionali - Strutture in fase costruttiva”; per tali tipi di costruzione le verifiche sismiche potevano omettersi quando le relative durate previste in progetto fossero state inferiori a 2 anni.

Ponteggi e norme tecniche per le costruzioni secondo il nuovo D.M 17/01/2018

Con l’avvento delle nuove NTC2018, ai fini della verifica statica, il metodo delle tensioni ammissibili è stato definitivamente abbandonato a favore esclusivo delle verifiche agli stati limite.
Allo stato attuale il software, ai fini della verifica statica, rispetta quello che era possibile sino alle NTC08, adottando quindi, il metodo delle tensioni ammissibili. Ciò implica, pertanto, che non è idoneo ai fini esclusivi della verifica statica del ponteggio secondo le nuove NTC2018, ma resta sempre valido per la redazione del Pi.M.U.S. nel caso in cui siano rispettati gli schemi tipo del fabbricante, contenuti nel libretto di autorizzazione ministeriale del ponteggio.

Occorre considerare però, come detto in precedenza, che la verifica di stabilità dei ponteggi è espressamente richiesta quando si ricade nell'Art. 133 D. Lgs. 81/2008.

Conclusioni
Se il ponteggio è eseguito rispettando i parametri alla base della relazione di calcolo e sono rispettati gli schemi tipo del fabbricante, contenuti nel libretto di autorizzazione ministeriale del ponteggio, il Pi.M.U.S. deve contenere i disegni esecutivi del ponteggio senza presentate alcun calcolo statico. Questi disegni dovranno riportare lo sviluppo del ponteggio sulla pianta e sui prospetti dei fabbricati.
Sui disegni contenuti nel Pi.M.U.S. dovranno essere evidenziati:
  • i diversi tipi di ponteggi utilizzati (marca e modello);
  • il riferimento agli schemi-tipo, dedotti dal libretto di autorizzazione ministeriale, adottati per la realizzazione di ogni parte del ponteggio;
  • i tipi di ancoraggio da realizzare e il loro posizionamento.
Se invece il ponteggio è eseguito in difformità dai parametri contenuti nella relazione di calcolo e/o dagli schemi-tipo del libretto di autorizzazione ministeriale o è realizzato con uso promiscuo di elementi di diversi ponteggi, al Pi.M.U.S. deve essere allegato il progetto statico del ponteggio vidimato da un ingegnere o da un architetto abilitato alla libera professione.
In tal caso il software non si presta per tale verifica statica in quanto non è aggiornato ai requisiti normativi dettati dalle NTC2018 attualmente in vigore.

I casi per i quali è necessario ricorrere al progetto e alla verifica statica del ponteggio sono, in sintesi:
  • ponteggi alti oltre 20 m (misurati dal piano d’appoggio delle basette all’estradosso del piano di lavoro più alto);
  • ponteggi realizzati non conformemente agli schemi-tipo riportati nel libretto di autorizzazione ministeriale;
  • ponteggi comprendenti un numero complessivo di impalcati superiore a quello riportato negli schemi tipo;
  • ponteggi con gli ancoraggi non distribuiti e/o realizzati in maniera non conforme alle indicazioni riportate negli schemi tipo;
  • ponteggi con sovraccarico complessivo in proiezione verticale superiore a quello preso in considerazione nella verifica di stabilità del ponteggio riportata nel libretto;
  • ponteggi con una superficie esposta all’azione del vento diversa da quella presa in considerazione nella verifica di stabilità del ponteggio (solitamente si ricade in tale condizione quando al ponteggio sono attaccati teli, graticci, tabelloni e/o cartelloni);
  • nel caso di uso promiscuo di elementi di ponteggio non appartenenti a un’unica autorizzazione ministeriale.

Schermate

  • Prototipi
  • Telai prefabbricati e /o Tubi e giunti
  • Telai prefabbricati e /o Tubi e giunti
  • Costruzione dinamica e del ponteggio sulla base dei Dati Geometrici indicati completamente parametrizzabili

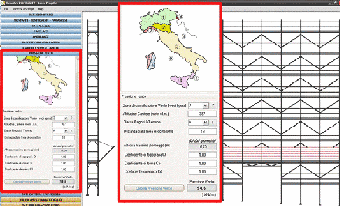

  • Calcolo della Pressione del vento
