Software

Calcolo agli elementi finiti e verifica strutturale del Ponteggio.

Software per eseguire i calcoli di resistenza e stabilità dei ponteggi, in conformità alle Norme Tecniche in vigore (NTC 2018 con metodo di calcolo agli stati limite ultimi).

a soli € 249

Perchè sceglierlo?

Hai la completa personalizzazione delle informazioni degli elementi con possibilità di modificare tipologia, materiale, diametri, spessori e carichi.

Modifica di tutte le caratteristiche degli ancoraggi in termini di geometria, ancoranti, supporto, ecc.

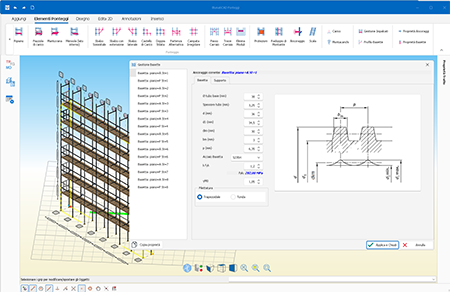

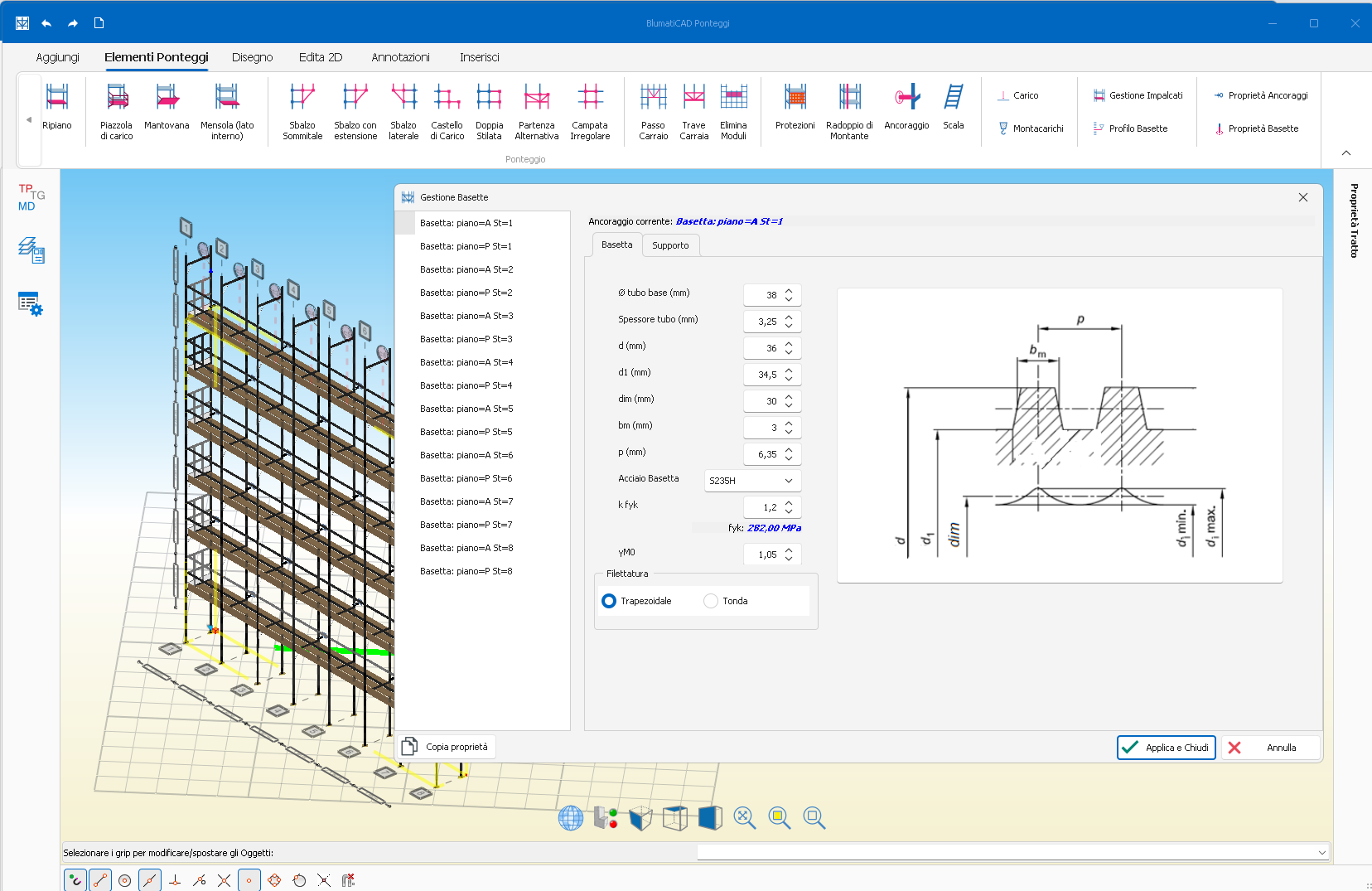

Modifica di tutte le caratteristiche delle basette in termini di geometria, supporto, ecc.

Gestione integrata, calcolo ed editing del ponteggio con possibilità di identificare e modificare in tempo reale quanto necessario per completare la verifica strutturale.

Verifica della pressione sul piano di appoggio indicando nelle proprietà basette il materiale.

Guarda il video

Le funzionalità

Calcoli di resistenza e stabilità

Calcoli di resistenza e stabilità con verifica dettagliata di tutti gli elementi del ponteggio, redatti in conformità alle Norme Tecniche in vigore NTC2018 con metodo di verifica agli stati limite ultimi, inclusi casi particolari e complessi (travi carraie, sbalzi di sommità, campate irregolari, raddoppio montanti, reti di protezione, pannelli pubblicitari, carichi dinamici, ecc.).

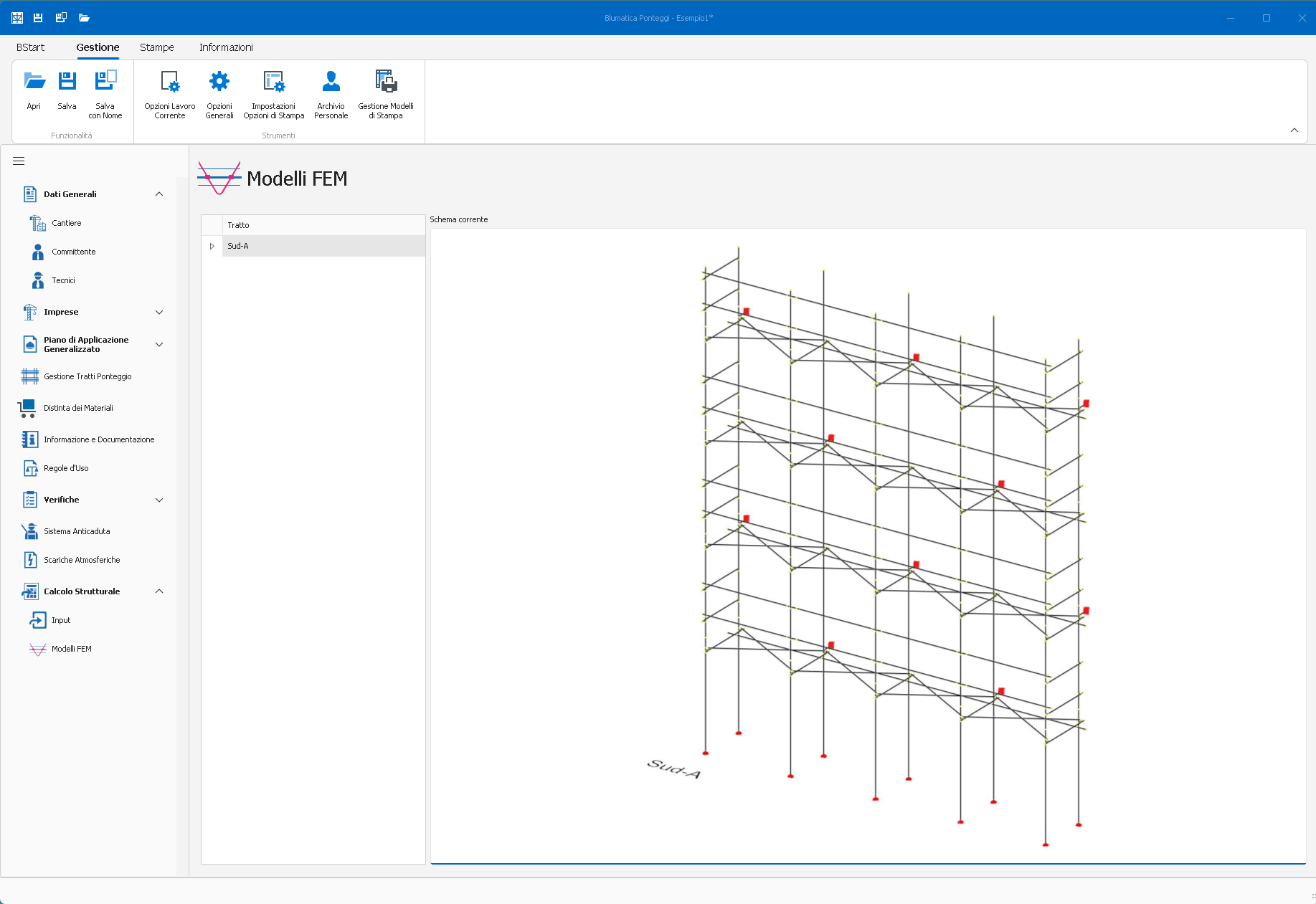

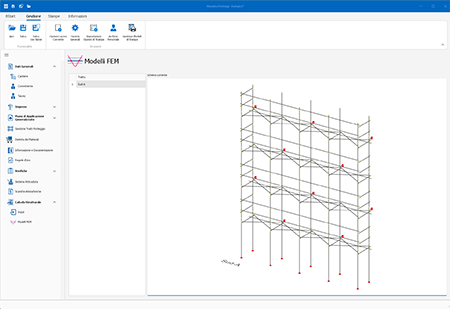

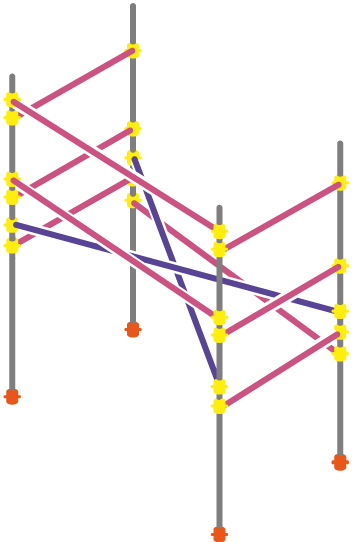

Modello FEM

Blumatica considera la reale posizione geometrica degli elementi ed i rispettivi nodi.
Altri software generano un modello FEM semplificato NON reale; infatti i Correnti e i Traversi vengono considerati convergenti nello stesso nodo, modificando di fatto la posizione degli stessi e non rispettando quindi la reale geometria.

Software Blumatica

Altri Software

Calcolo Rigoroso

Con il modello FEM generato, il software effettua il calcolo in maniera rigorosa e tiene inoltre conto dei disassamenti.
Ciò implica l’introduzione di un momento flettente aggiuntivo rispetto a un carico assiale, che viene considerato nel calcolo delle sollecitazioni.
Il software calcola l'interazione tra le sollecitazioni assiali e flettenti derivanti dal disassamento, tenendo conto della resistenza del materiale e delle caratteristiche geometriche della sezione.
Vengono infine verificate le sollecitazioni critiche, per assicurarsi che non si raggiungano i limiti di resistenza previsti.

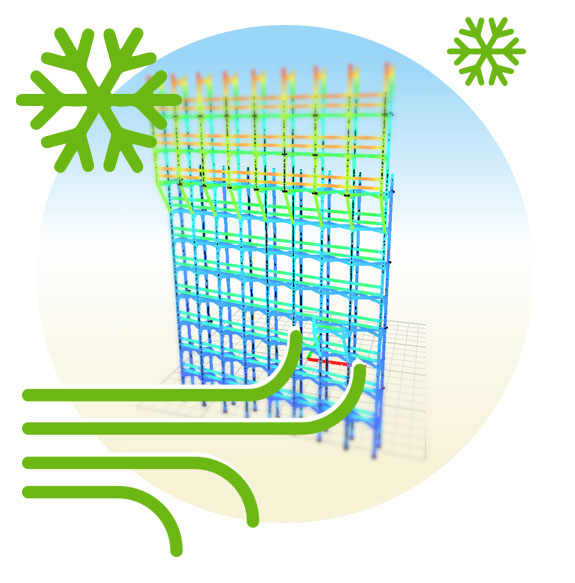

Pressione del vento e del carico da neve

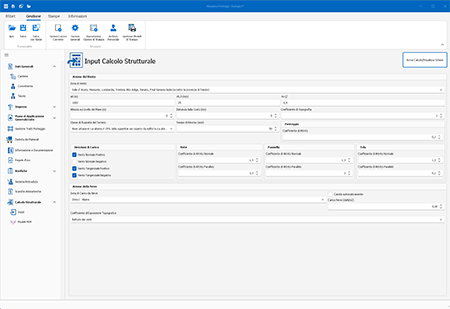

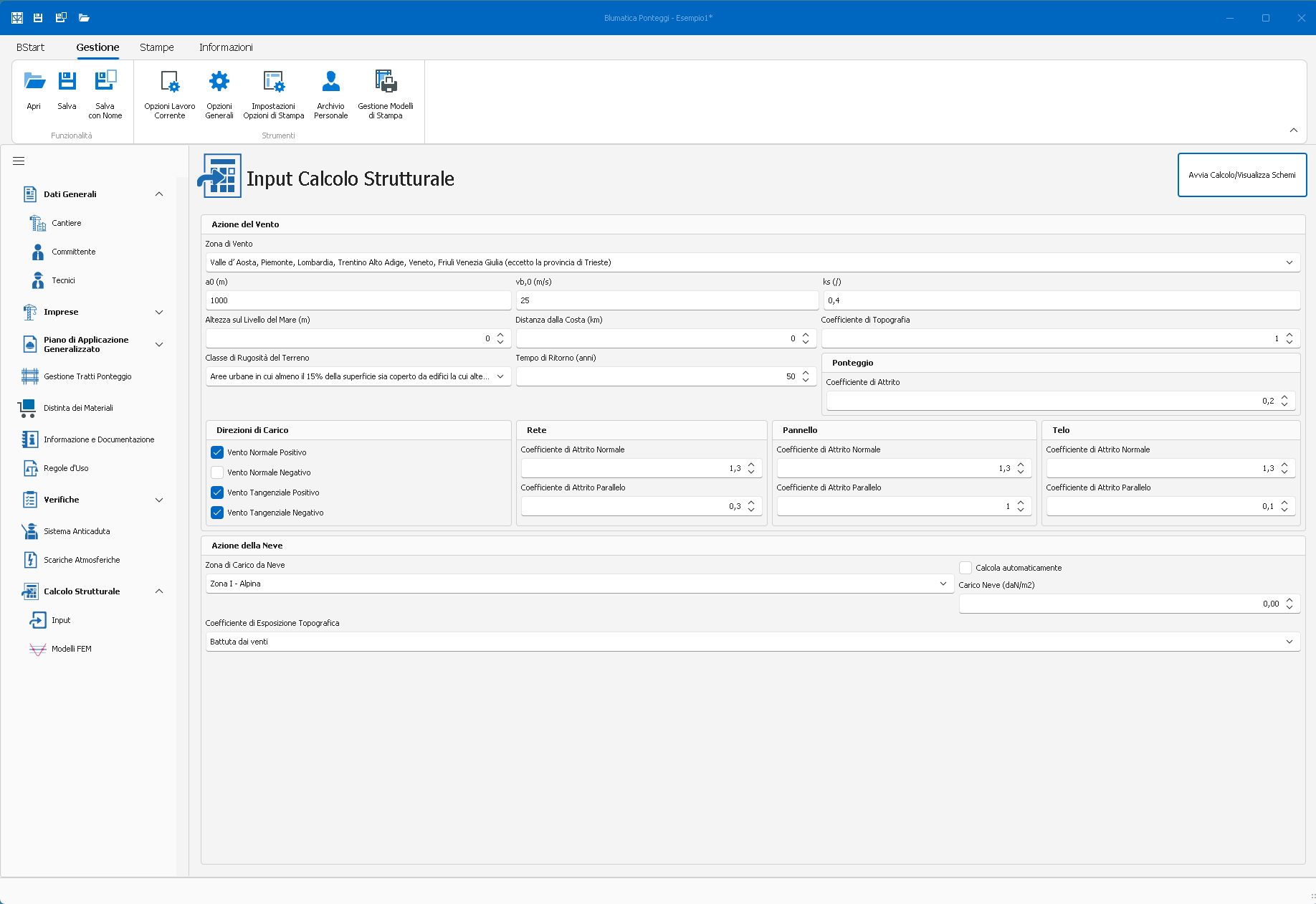

Calcolo analitico della pressione del vento e del carico da neve. Inserimento di carichi e sovraccarichi standard nonché statici e dinamici e generazione automatica delle combinazioni di carico.

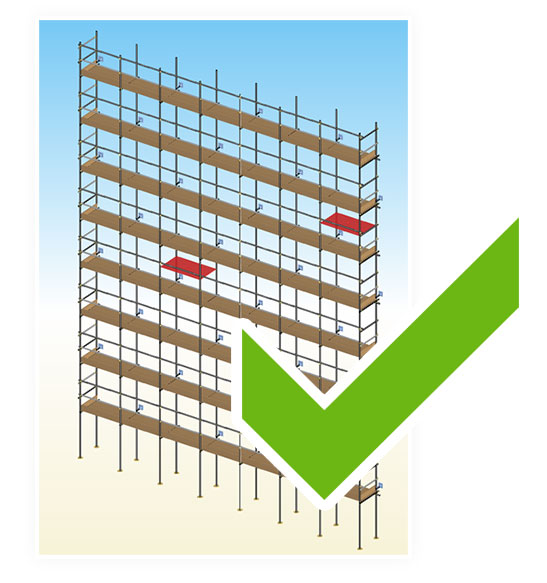

Verifica ponteggio

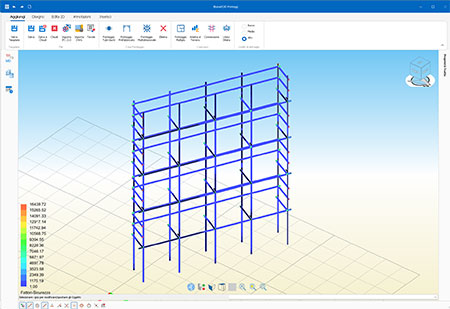

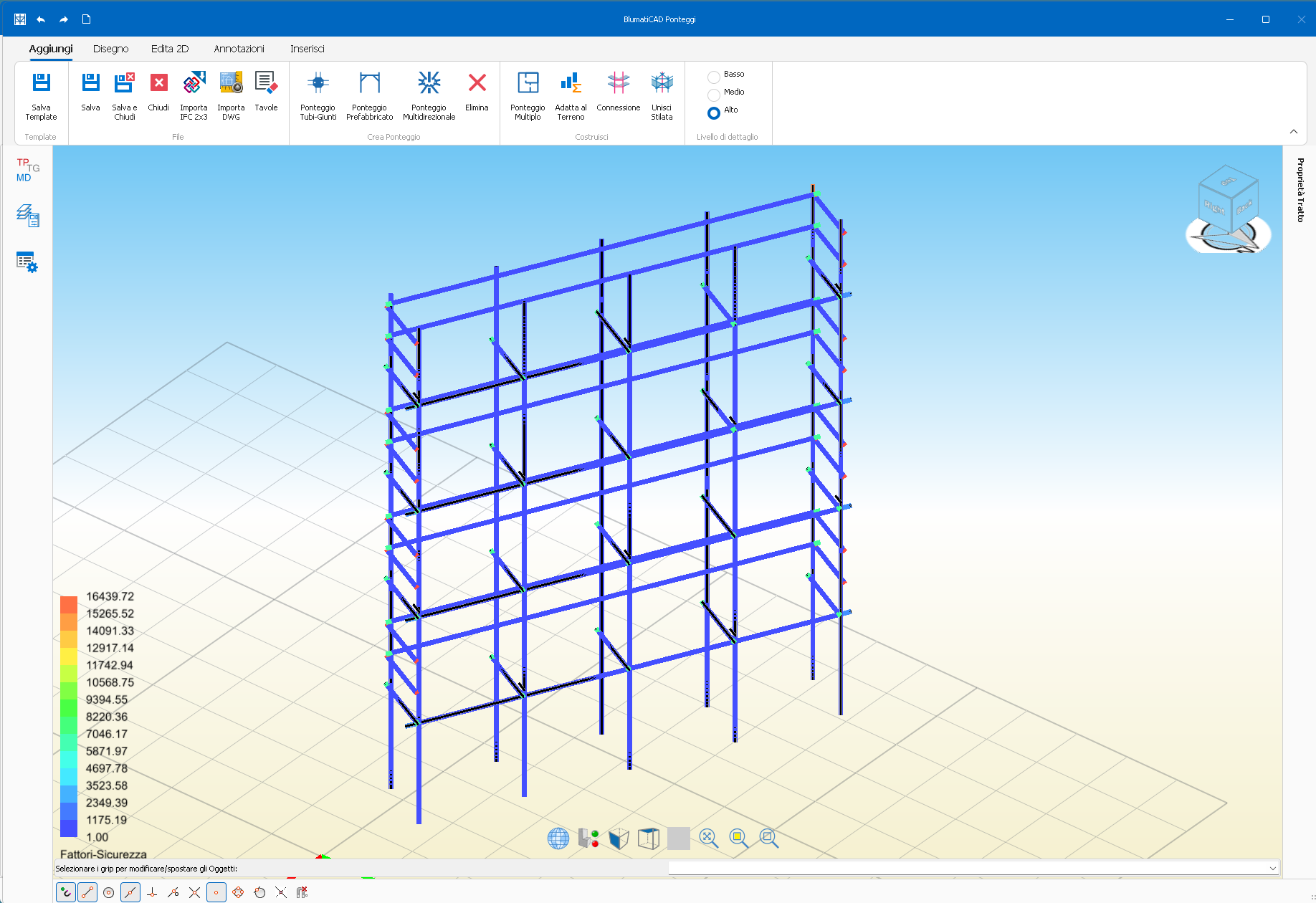

Verifica del ponteggio mediante l'inserimento di carichi e sovraccarichi standard nonché statici e dinamici particolari, generazione automatica dei modelli FEM e Schemi Notevoli.

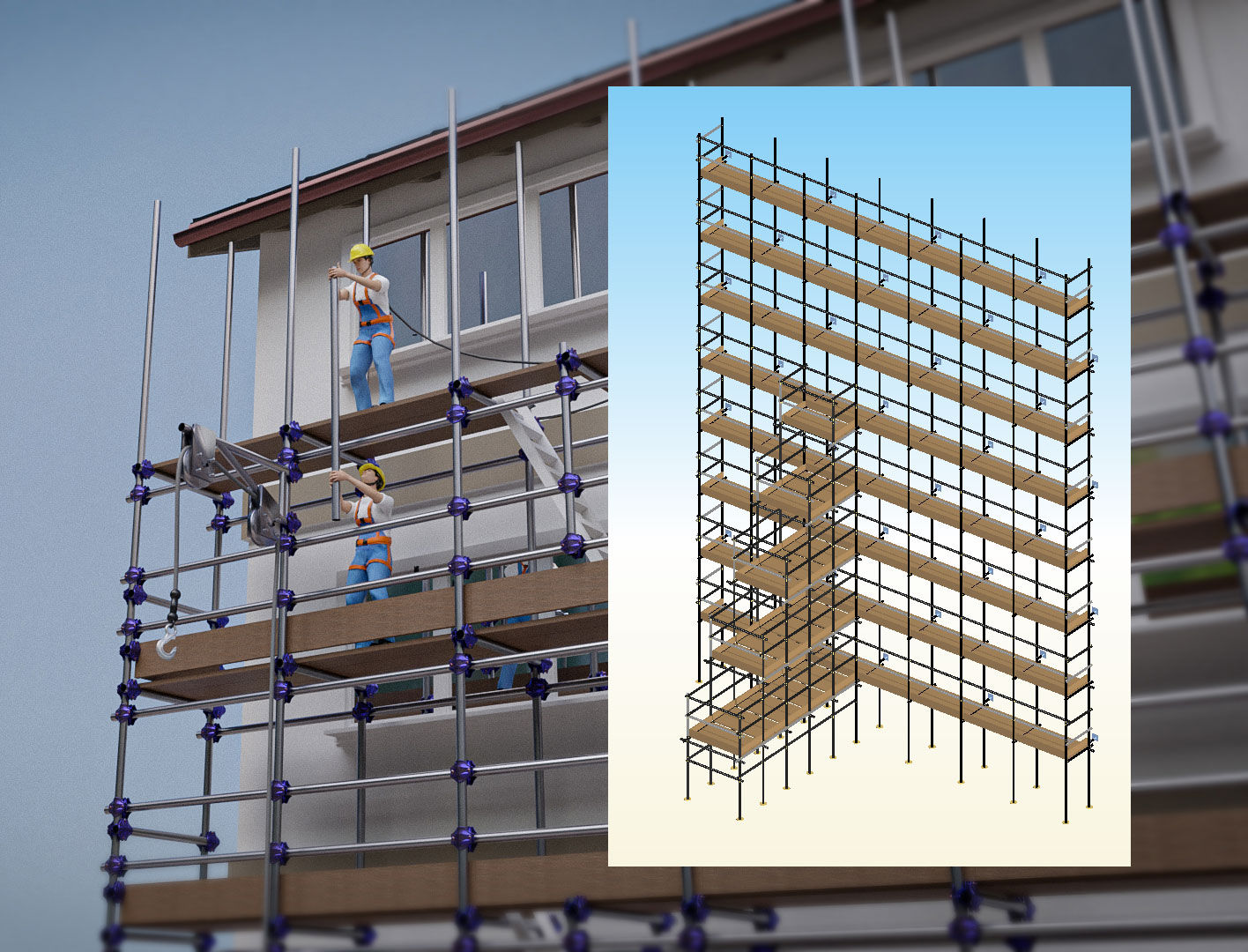

Castelli di Carico

Il software permette la configurazione ed il calcolo dei Castelli di Carico, con inserimento ortogonale e parallelo al ponteggio.

Blumatica Ponteggi Calcolo Strutturale è un modulo opzionale di Blumatica Ponteggi PiMUS.
Il suo corretto utilizzo richiede di possedere Blumatica Ponteggi PiMUS.

Accetto le Condizioni di Licenza d'Uso.

Provalo Gratis

Schermate

Aggiornamenti

Aggiornamento Blumatica Ponteggi ver. 3.0.0.1 - rilasciato il 13/01/2025

Aggiornamento Blumatica Ponteggi 3.0.0.1

Gestione del ponteggio multidirezionale

Ora puoi configurare e personalizzare con precisione questa tipologia di ponteggio.

Personalizzazione delle quote per ogni singolo tratto

Massima flessibilità direttamente dalle proprietà del progetto.

Vista in pianta completa

Inserisci in tavola la vista dell’intera pianta del progetto per una gestione ancora più completa.

Risoluzione Anomalie

Mancato aggiornamento stato presente/non presente su Autorizzazione Ministeriale
Mancata cancellazione traversi di collegamento su Diagonali di Facciata all’impalcato 0
Errata generazione elementi in presenza di tratto TP con telaio ad H e partenza con Mezzo Telaio
Integrato controllo per evitare l’inserimento dello Sbalzo Laterale sull’impalcato 0 (minimo dal 1°)
Crash del CAD quando si modificava l’altezza a 0,5 m degli impalcati su TP
Errata generazione elementi in presenza di Trave/Passo Carraio su TP con telaio ad H

Ottimizzazioni varie e miglioramenti

Importazione file DWG: Migliorata gestione colori su Layer
Migliorata qualità immagini Schema tipo e FEM
Migliorata gestione della memoria in presenza di numerose connessioni tra tratti di ponteggio

Download Aggiornamento

Video

3 Video

Modellazione CAD e PiMUS - Blumatica Ponteggi

Ponteggi: scopriamo come progettarli agilmente!

Blumatica Ponteggi: gestione del PiMUS e calcolo strutturale

Altri video correlati disponibili

Nessun video correlato disponibile

Prodotti correlati

PiMUS

Redazione Pi.M.U.S., sistemi anticaduta e scariche atmosferiche

FAQ

1.	Come trattare il caso in cui i montanti interni poggiano su un piano diverso da quelli esterni (piano inclinato o falsopiano) e quindi hanno lunghezza differente, è possibile impostare queste lunghezze nel software? All'interno dell'area CAD alla quale è demandata l'intera progettazione del ponteggio, è possibile modificare le altezze delle basette in estensione (Basette Regolabili) o in Rialzo di tutte le stilate interne ed esterne anche in maniere indipendente tra loro.
2.	La verifica strutturale è eseguita in conformità alla normativa vigente in materia? Il calcolo e la verifica sono eseguiti in conformità dall'art. 133 del D. Lgs. 81/08: "I ponteggi di altezza superiore a 20 metri e quelli per i quali nella relazione di calcolo non sono disponibili le specifiche configurazioni strutturali utilizzate con i relativi schemi di impiego, nonché le altre opere provvisionali, costituite da elementi metallici o non, oppure di notevole importanza e complessità in rapporto alle loro dimensioni ed ai sovraccarichi, devono essere eretti in base ad un progetto comprendente: calcolo di resistenza e stabilità eseguito secondo le istruzioni approvate nell'autorizzazione ministeriale; disegno esecutivo." Tuttavia non essendo specificato il metodo da applicare, occorre rifarsi alle norme tecniche in vigore e nello specifico alle NTC 2018. La verifica statica è pertanto eseguita col metodo agli stati limite ultimi (SLU) analizzando il modello agli elementi finiti (FEM) che il software automaticamente genera.
3.	Il software consente di redigere il Pi.M.U.S con il calcolo e l'elaborato grafico di un ponteggio non lineare, ad esempio ad “L” oppure di un ponteggio di forma circolare, ad esempio a servizio di un serbatoio? Tutte le strutture non lineari possono essere "spezzate" in campate singole o doppie così da poter coprire tutta la superficie; naturalmente saranno poi collegate tra loro con specifiche "Connessioni" così da ricreare un unica struttura solidale.
4.	Si possono realizzare Pi.M.U.S e relazioni di calcolo a partire dall'area CAD? Sì, l'intera progettazione è realizzata esclusivamente in ambiente CAD con modellazione 3D di tutte le singole facciate del Ponteggio. Automaticamente si potrà passare al redigere Pi.M.U.S e relazioni di calcolo mediante l'inserimento dei rimanenti dati richiesti per il calcolo e la verifica statica del ponteggio.
5.	Il software può redigere la relazione di calcolo per un ponteggio misto (tubi e giunti e telaietti prefabbricati)? Sì, e può essere in diverse configurazioni: Ponteggio con telai prefabbricati e una stilata (verticale) a tubi e giunti Primi ripiani del ponteggio a tubi e giunti e piani sovrastanti a telai prefabbricati Primi ripiani del ponteggio a telai prefabbricati e piani sovrastanti a tubi e giunti Il Pi.M.U.S e la Relazione di Calcolo sarà sempre unica per tutti i tratti presenti, siano essi affiancati o sovrapposti.

Hai altri quesiti? Clicca qui

Documenti / Esempi e modelli

Scarica la documentazione presente

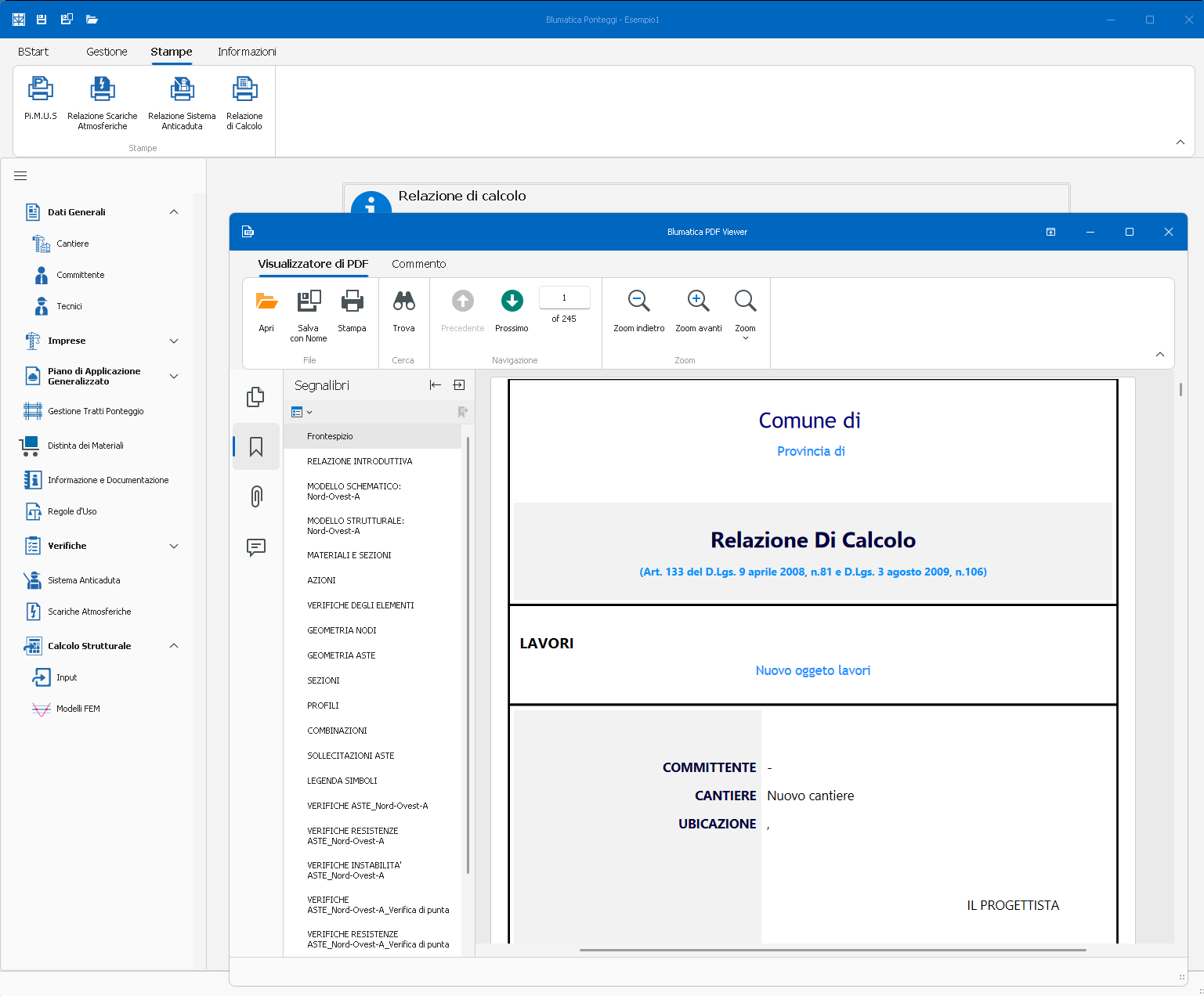

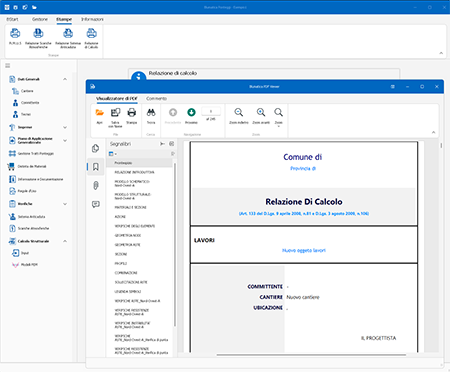

Relazione di Calcolo | Ponteggi Calcolo Strutturale

Requisiti Minimi di Sistema \ UTILIZZO E PROTEZIONE SOFTWARE

Vedi i requisiti necessari

Hardware

Processore: Intel o AMD con almeno 4 core
RAM: 8 GB (consigliato 16 GB o superiore)
Hardisk: 6 Gb (per installazioni full)

Sistemi Operativi supportati

Windows 10;
Windows 11.

Blumatica Ponteggi è distribuito solo per le versioni di Windows a 64 bit.

NOTA GENERALE: E’ possibile utilizzare i prodotti Blumatica su Personal Mac Intel-based con OS X Leopard (10.5) o successivi, attraverso l’uso di virtualizzatori quali VMWare, Parallels, Virtual Box o Boot Camp con i sistemi operativi Windows (come sopra indicati). Non è supportata l’attivazione tramite dispositivi di protezione USB. Il corretto funzionamento del software è vincolato alla qualità dell'ambiente Microsoft virtualizzato ed alla quantità di risorse (RAM, HDD e CPU) dedicate che comunque dovranno rispettare i requisiti minimi previsti dallo specifico prodotto Blumatica. I marchi citati sono da ritenersi proprietà dei legittimi proprietari.

Utilizzo e protezione software

I software desktop hanno due modalità di attivazione:

Securkey
la licenza risiede su chiave hardware per cui il software può essere installato su qualsiasi PC ed utilizzato laddove venga inserita la chiave.
Consigliato per l'utente che lavora su diversi pc, ad esempio casa ed ufficio.
Nota 1: se acquisti più suite software puoi scegliere di averle su unica SecurKey (ideale per un unico utilizzatore) o su SecurKey differenti (non fattibile per moduli propedeutici di una stessa suite), in modo da consentirne l'uso contemporaneo su diversi PC (nel caso di collaboratori diversi di uno stesso ufficio).
Nota 2: se scegli l'opzione SecurKey ma hai necessità di utilizzare il software senza attendere la spedizione della chiave, puoi usufruire dell'attivazione gratuita per 7 gg su singolo PC (temporanea per attesa chiave).
Singolo PC (chiave software)
il software può essere installato ed utilizzato su di un singolo pc mediante codice licenza ricevuto da Blumatica ad evasione ordine. Non è previsto utilizzo su più postazioni.
Se hai necessità di utilizzo da parte di più collaboratori puoi acquistare licenze aggiuntive a costi vantaggiosi.
Nota: a seguito di guasto, formattazione o sostituzione del proprio pc, è possibile eseguire in autonomia la riattivazione di prodotti con chiave di protezione software per un numero massimo di 3 volte in un anno e pagando un costo di € 20 + IVA per tutte le successive.

I software Blumatica sono prodotti di elevata qualità non soltanto tecnica ma anche informatica. Grazie alle diverse partnership con le più importanti aziende del settore (Microsoft, Google, ecc.), infatti i software Blumatica utilizzano i più moderni concetti presenti sullo scenario informatico internazionale, continuamente e tempestivamente aggiornati attraverso delle politiche interne molto rigorose. Ed è proprio per questo che Blumatica è una delle prime software house del settore tecnico che ha iniziato ad utilizzare l'ambiente Microsoft .NET per lo sviluppo delle proprie applicazioni, fino ad arrivare ad utilizzare le più moderne tecnologie in ambito web, tra cui figura quella denominata "Smart Client", utilizzata dai "Big" quali Google e Microsoft stessa

Chiudi X

Acquista

Blumatica Ponteggi Calcolo Strutturale

* Modulo opzionale di Blumatica Ponteggi PiMUS

Nota Bene

Il prezzo si riferisce a licenza perpetua. Non è previsto canone annuo obbligatorio.
È possibile stipulare un contratto annuale integrativo per ricevere aggiornamenti tecnici e normativi senza pensieri.

€ 249,00
