Blumatica Impianti Fotovoltaici

Progettare un impianto fotovoltaico non è mai stato così facile e veloce!

Software per la progettazione 2D e 3D. Dimensionamento dei campi solari (con moduli standard e bifacciali), inverter (standard o con ottimizzatori), sistemi di accumulo, quadri, cavi e dispositivi di protezione, schema multifilare e unifilare, analisi economica, relazione tecnica e tanto altro ancora!

a soli € 250

Guarda il video

4,1 Stelle

5 recensioni

Perchè sceglierlo?

Progettazione integrata anche di più impianti in un unico file
All’interno dello stesso documento è possibile progettare anche più di un impianto fotovoltaico e/o solare termico*, in modo da tener in considerazione reciproco ingombro, ombreggiamento, ecc.

Progettazione in 2D e/o in 3D
Progetti gli impianti fotovoltaici partendo da zero (mediante le funzionalità del CAD integrato), partendo da un file DWG/DXF, da un’immagine di sfondo (rilevata ad esempio da Google Maps) o da un modello BIM IFC. Definiti i campi solari ed eventuali ostruzioni o ingombri, vengono automaticamente calcolati gli ombreggiamenti.

Generazione automatica degli schemi unifilari e multifilari
Progettato l’impianto, viene automaticamente generato lo schema unifilare e multifilare di tutto l’impianto e dei singoli quadri, ulteriormente personalizzabile ed esportabile in formato DWG.

Progettazione guidata di tutti i componenti dell’impianto
Wizard ti guidano nella progettazione e dimensionamento secondo le norme UNI e CEI di tutti gli elementi dell’impianto fotovoltaico: moduli fotovoltaici standard o bifacciali (fissi o ad inseguimento), inverter (standard o con ottimizzatori), sistema di accumulo, composizione dei quadri, cavi e dispositivi di protezione. In particolare, è possibile progettare impianti monofase e trifase in bassa e media tensione.

Puoi personalizzare in maniera puntuale le connessioni di tutte le stringhe

Progettato l’impianto, un wizard ti guida nella personalizzazione delle connessioni di tutte le stringhe in modo da ottimizzare il progetto.

Valutazione economica dell’impianto (anche nel caso di Comunità Energetiche e Agrivoltaico)
Analisi di redditività dell’impianto tenendo conto dei costi (di realizzazione, periodici e una tantum), del regime contrattuale (comunità energetiche, agrivoltaico, scambio sul posto, ritiro dedicato, ecc.), del regime fiscale applicabile, degli incentivi (con verifica dei massimali di spesa), degli ammortamenti e di eventuali finanziamenti.

*Modulo opzionale a pagamento, scopri di più.

Prodotti correlati

Funzionalità

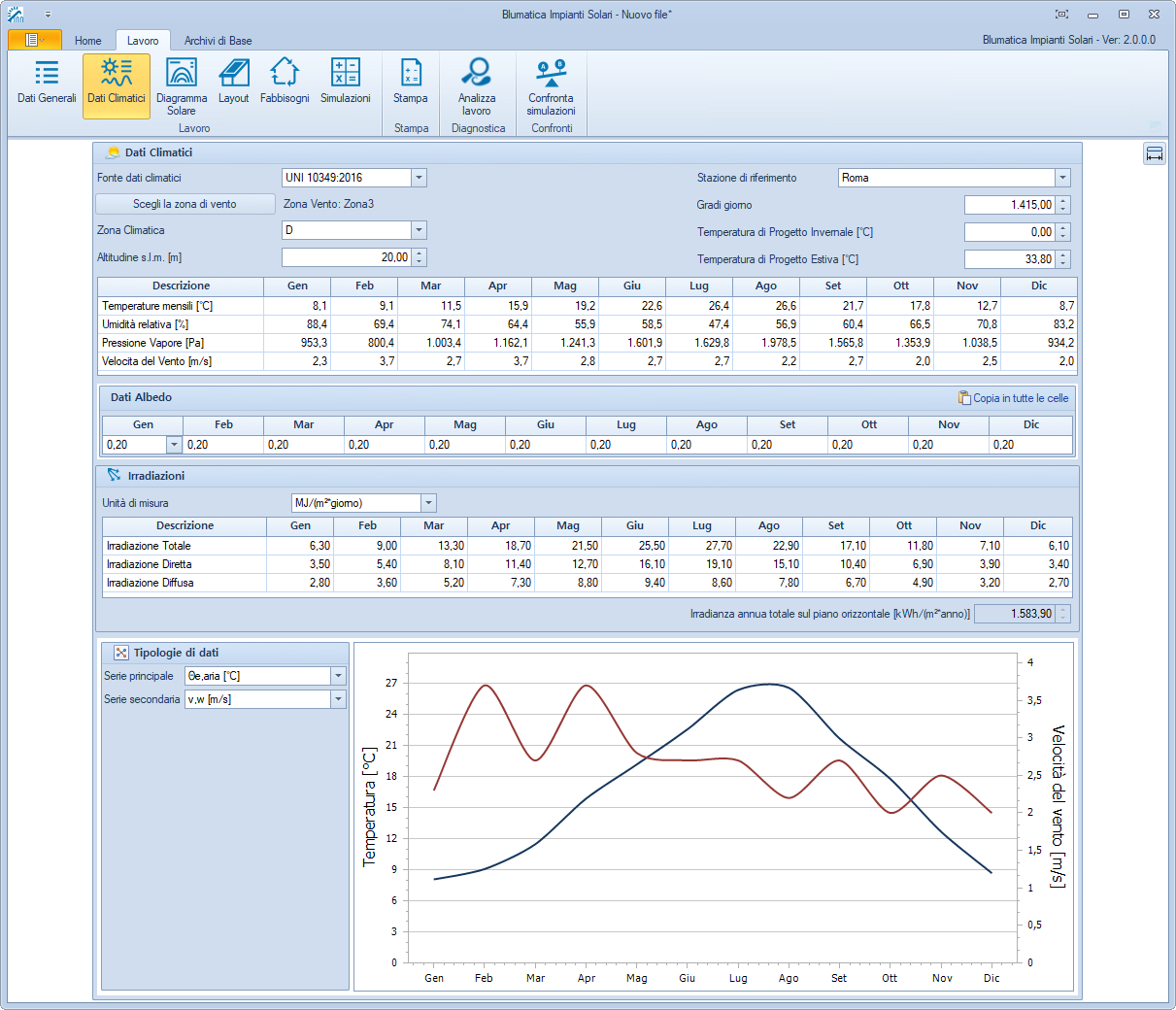

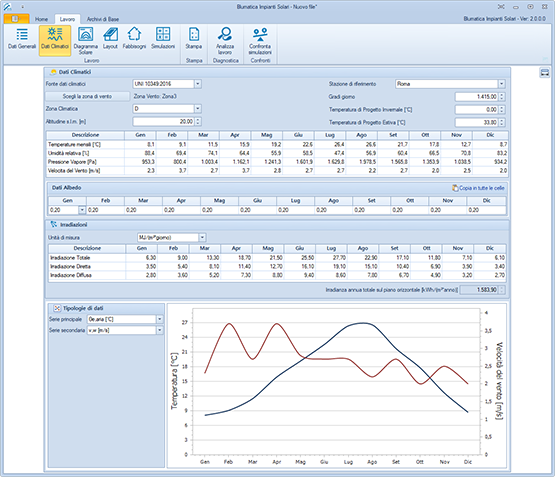

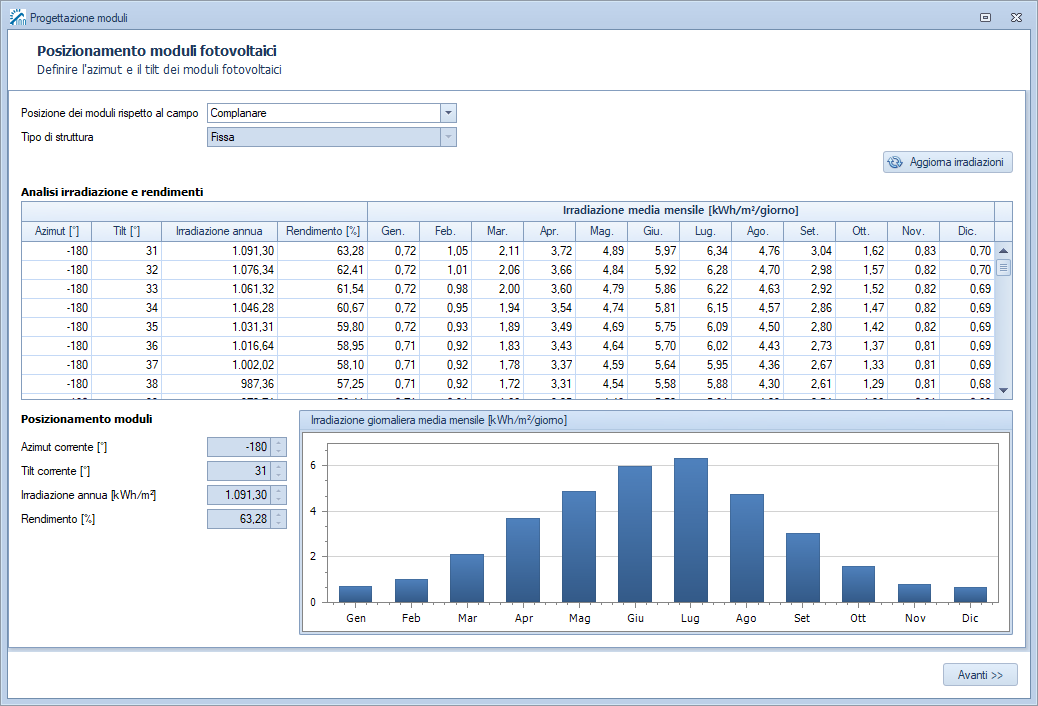

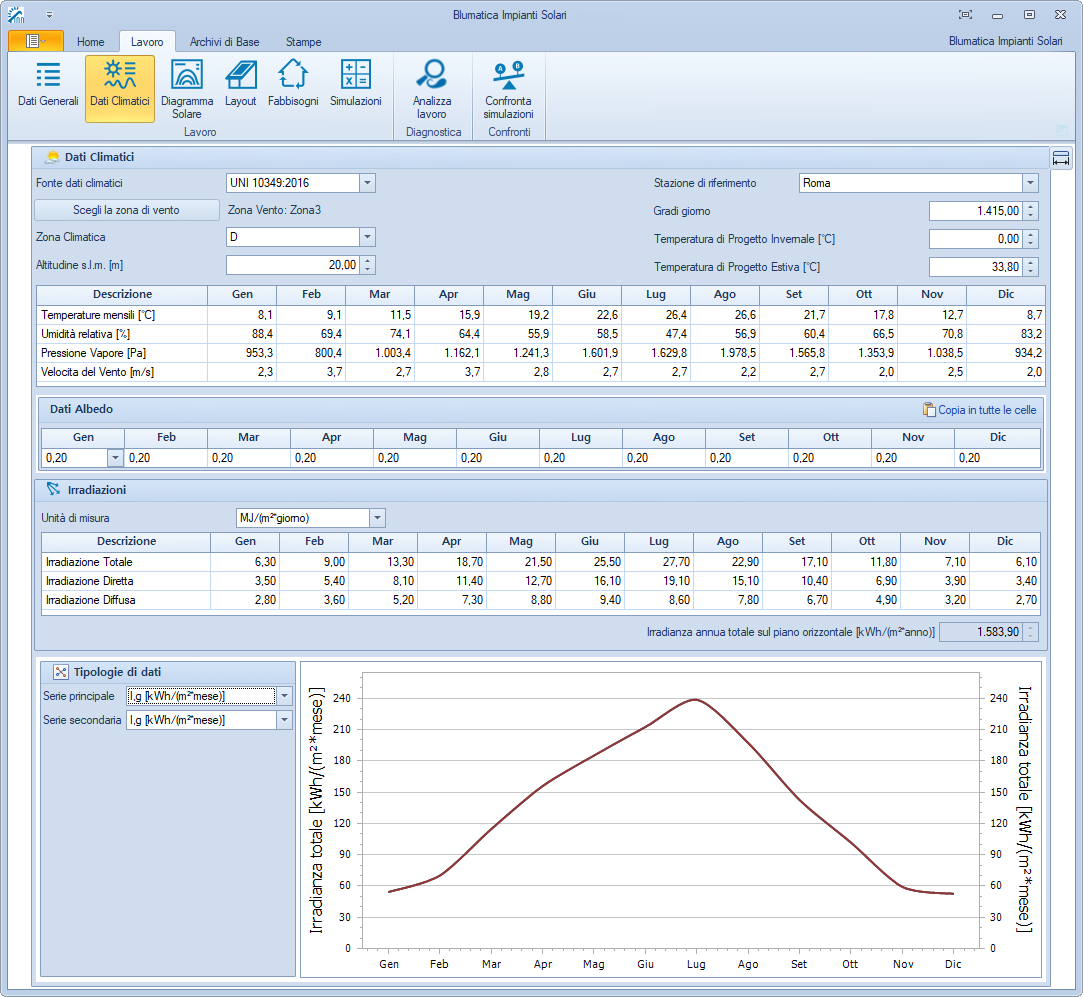

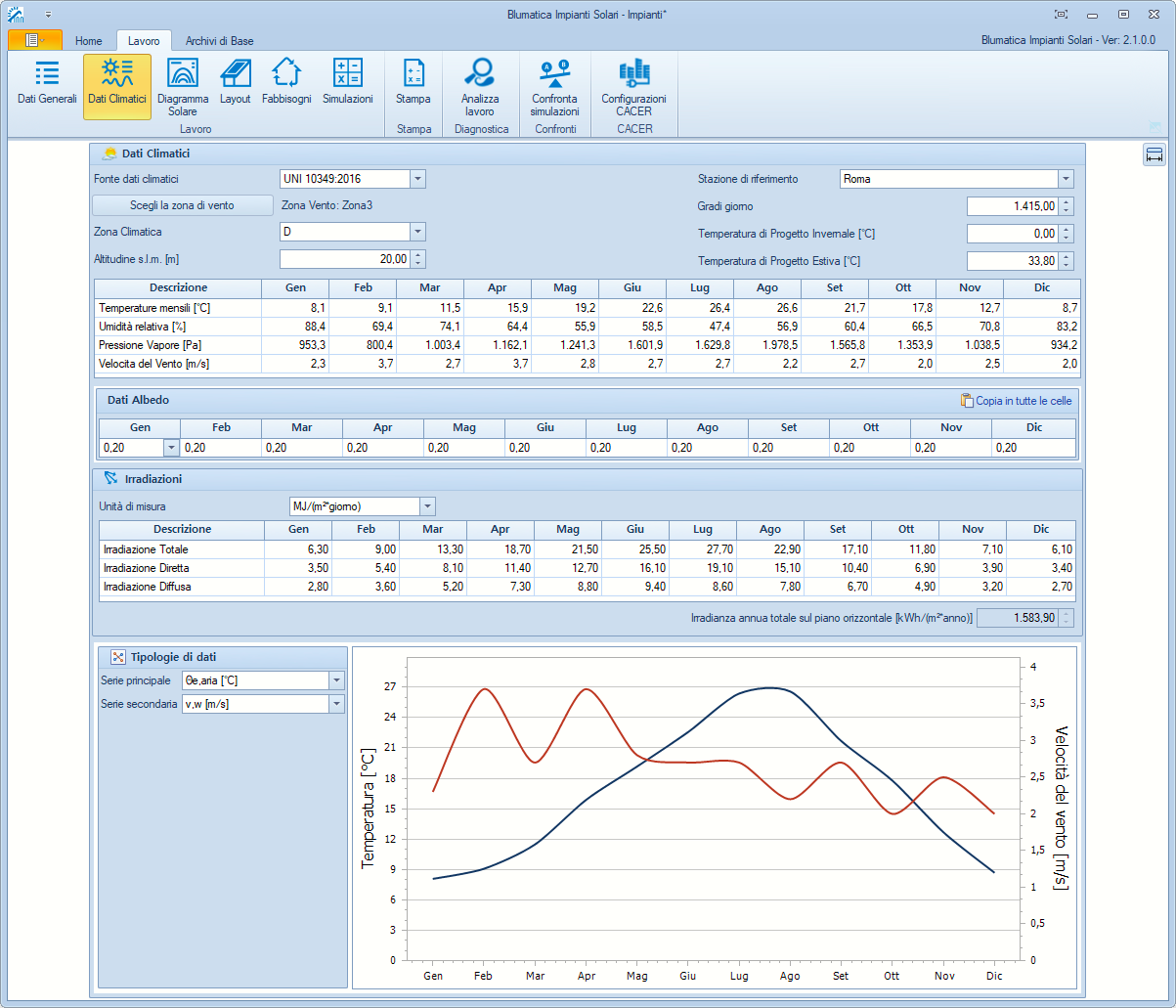

Calcolo dell’irraggiamento solare con diversi modelli

La produzione solare è calcolata a partire dai dati di irraggiamento mensili o orari prelevati dalle principali banche dati di riferimento: UNI 10349, anno tipo CTI o PVGIS (a partire dalle coordinate GIS della località).
Inoltre, è possibile realizzare un archivio personalizzato dei dati climatici in funzione dei dati reperiti da misurazioni sul campo o da atlanti solari.

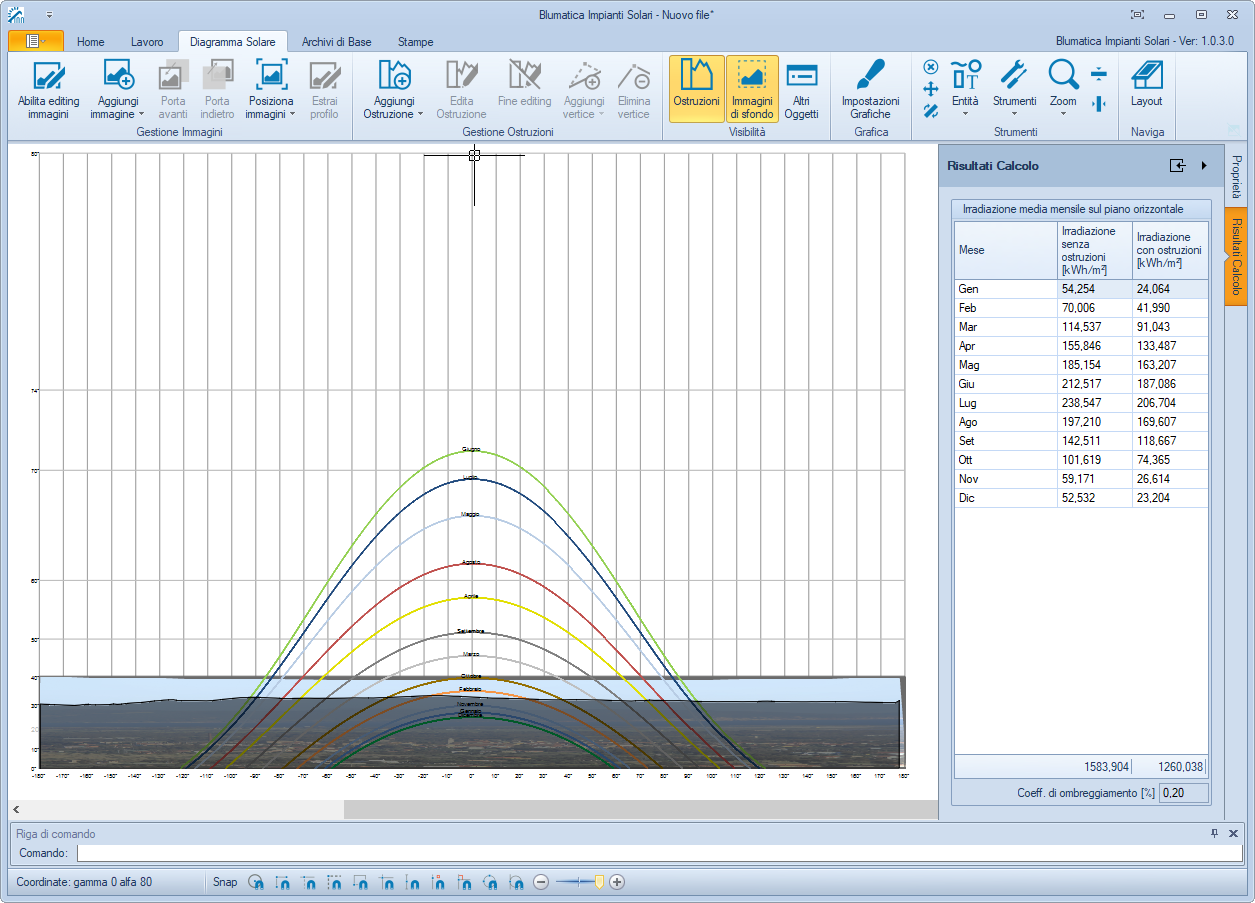

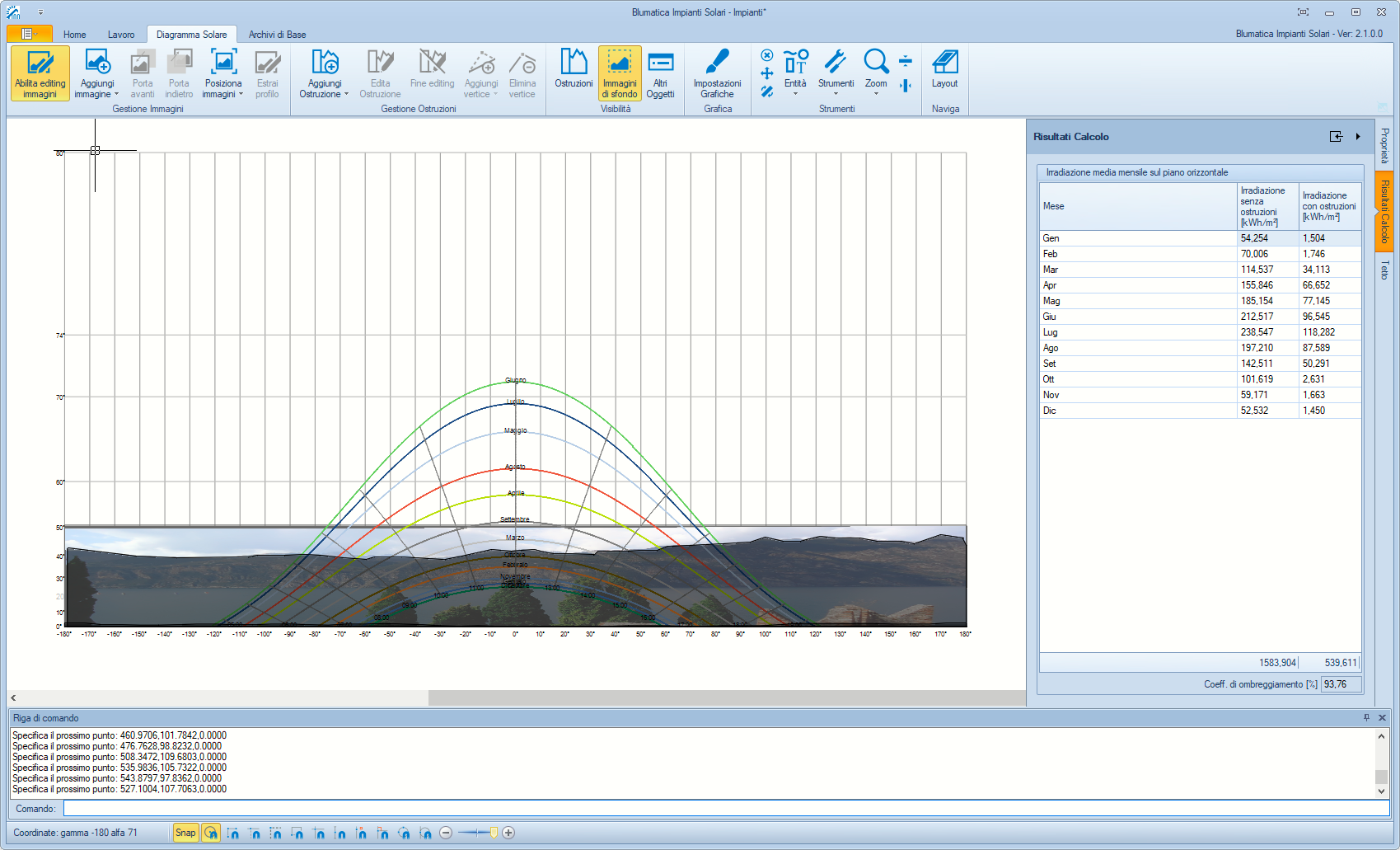

Calcolo automatico dell’ombreggiamento

Oltre all’ombreggiamento dovuto ad ostruzioni ed ingombri vicini (es. edifici prospicienti, alberi, ecc.), il software valuta in automatico gli ombreggiamenti dovuti al profilo di orizzonte (es. alture, ecc.): direttamente sul diagramma solare è possibile importare le ostruzioni da PVGIS oppure un rilievo fotografico.
In particolare, mediante un tool dedicato, è possibile generare in automatico una foto panoramica da un set di fotografie singole ed estrarre, direttamente da quest’ultimo, le ostruzioni.

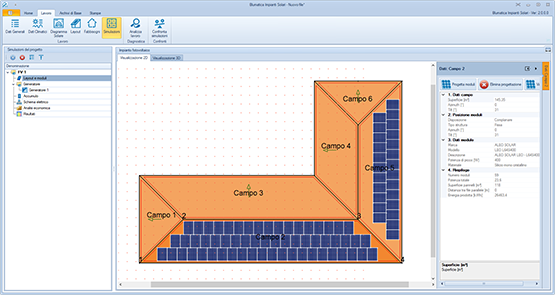

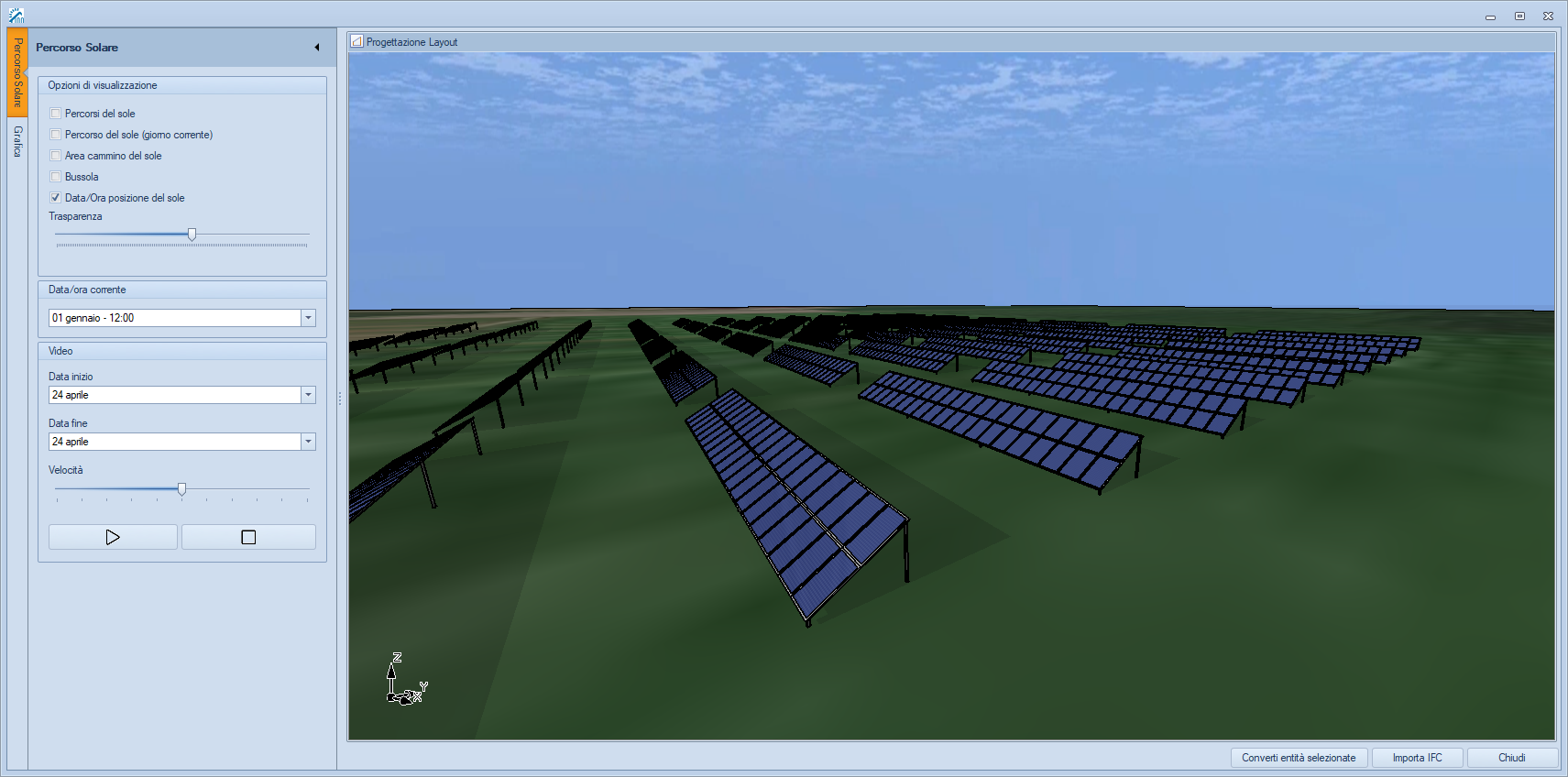

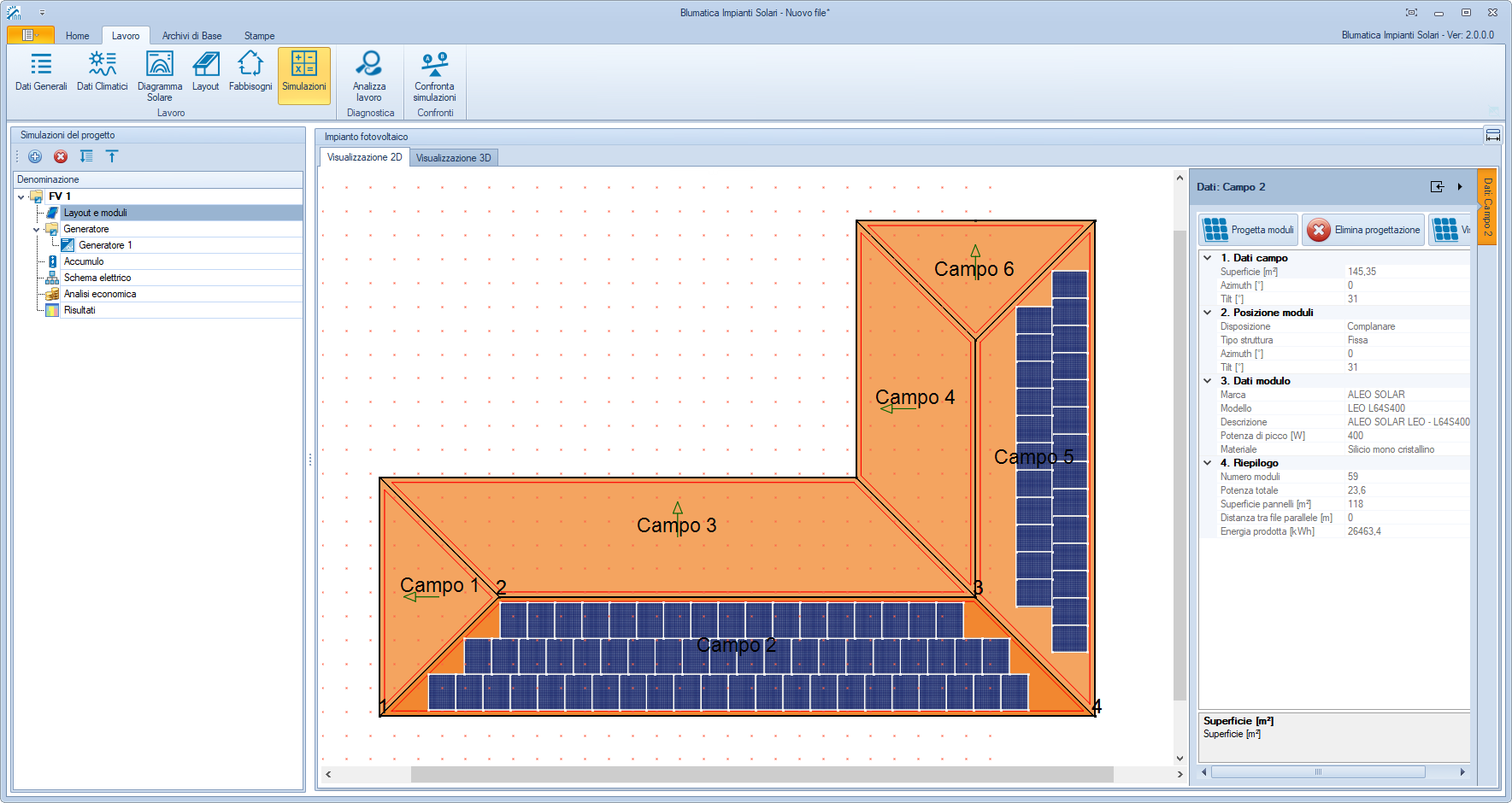

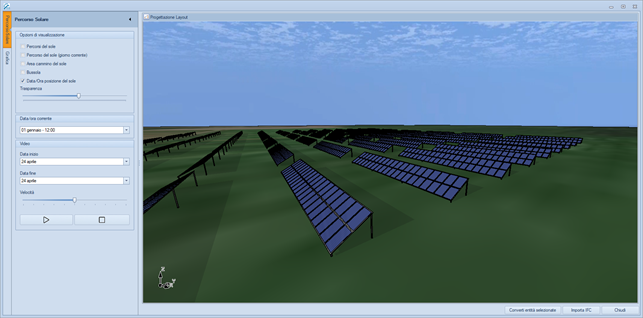

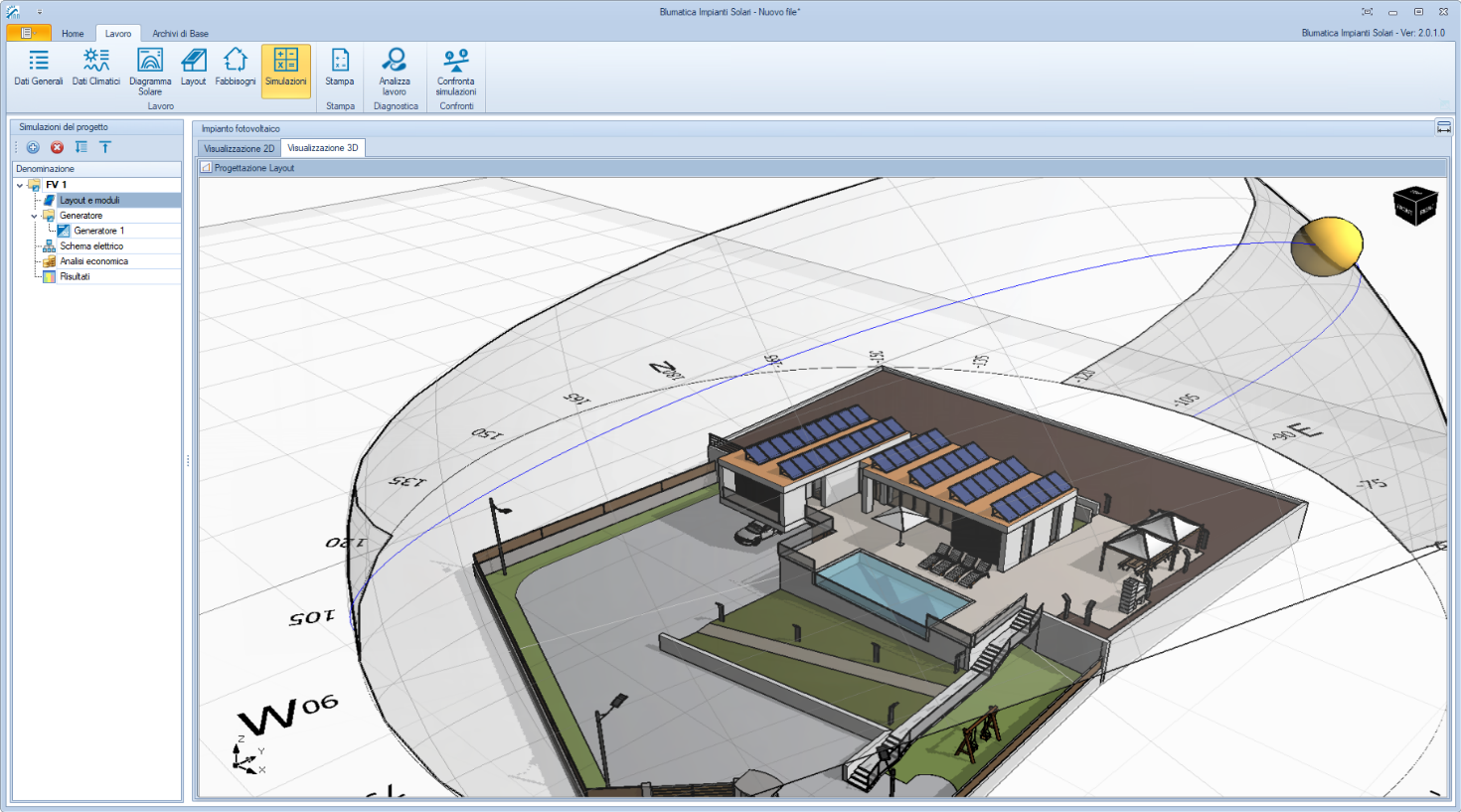

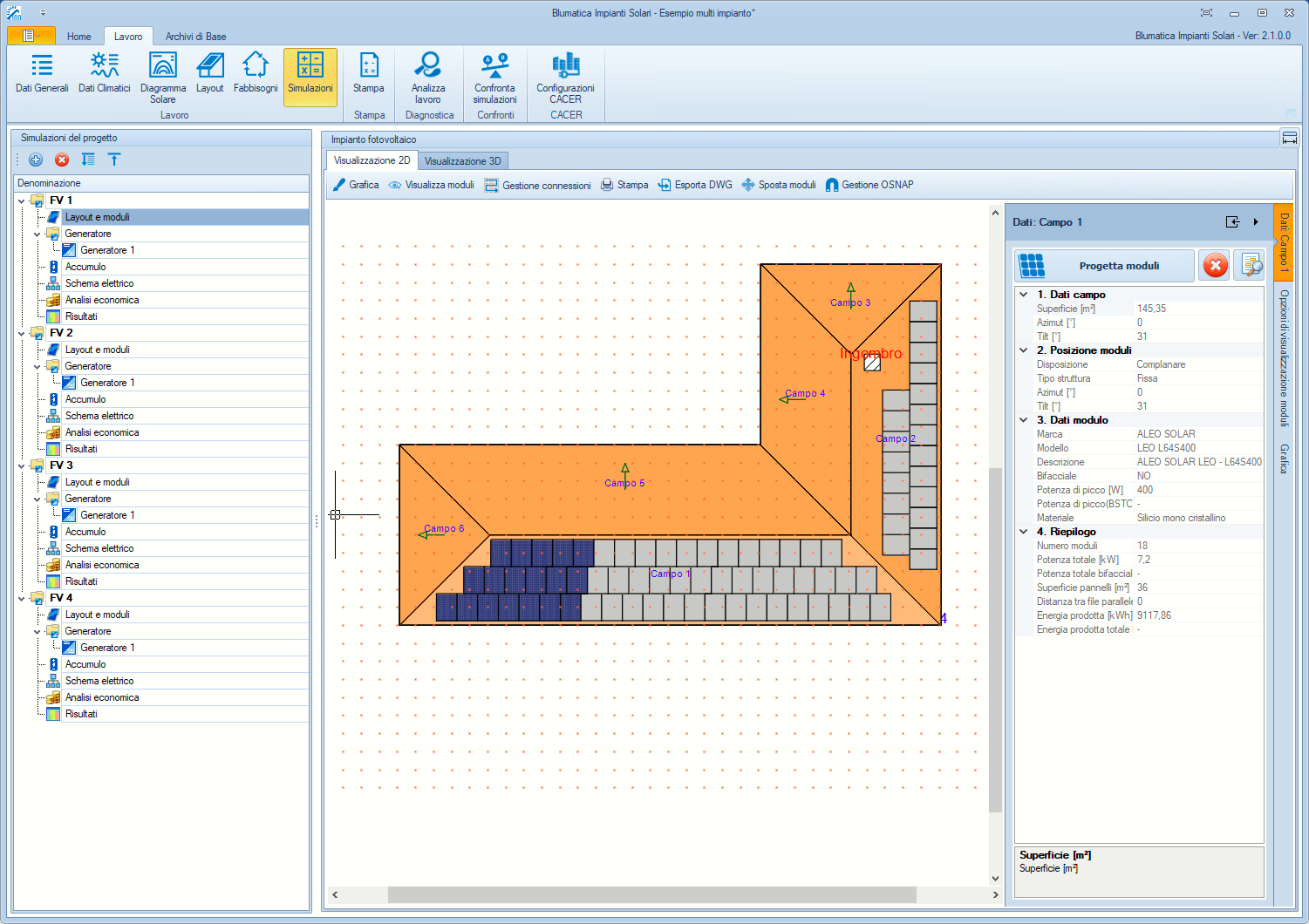

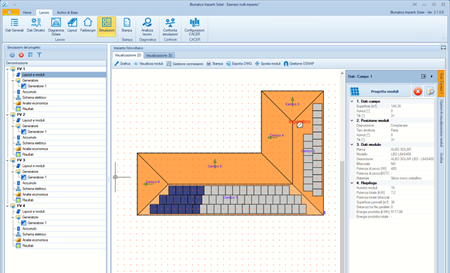

CAD integrato per una progettazione in 2D e 3D

Progetti gli impianti fotovoltaici partendo da zero (mediante le funzionalità del CAD integrato), partendo da un file DWG/DXF, da un’immagine di sfondo (rilevata ad esempio da Google Maps) o da un modello BIM IFC (selezionando semplicemente le superfici su cui installare i moduli fotovoltaici).
Nel layout è possibile definire eventuali ostruzioni o ingombri, in funzione delle quali vengono automaticamente calcolati gli ombreggiamenti. Inoltre, progettati i campi solari è possibile personalizzare la posizione dei moduli fotovoltaici.

Progettazione assistita di tutti i componenti dell’impianto

Puoi progettare impianti monofase, trifase in bassa e media tensione, con o senza sistemi di accumulo.
Specifiche procedure ti guidano nella progettazione e dimensionamento di tutti gli elementi dell’impianto fotovoltaico:

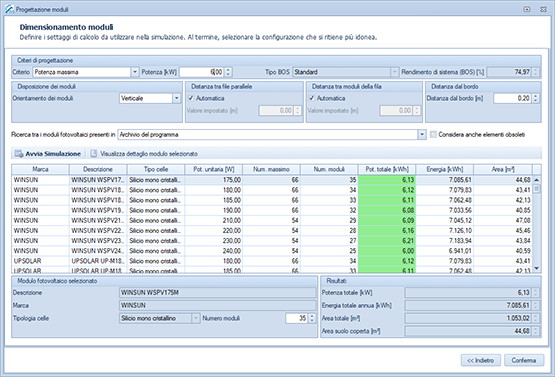

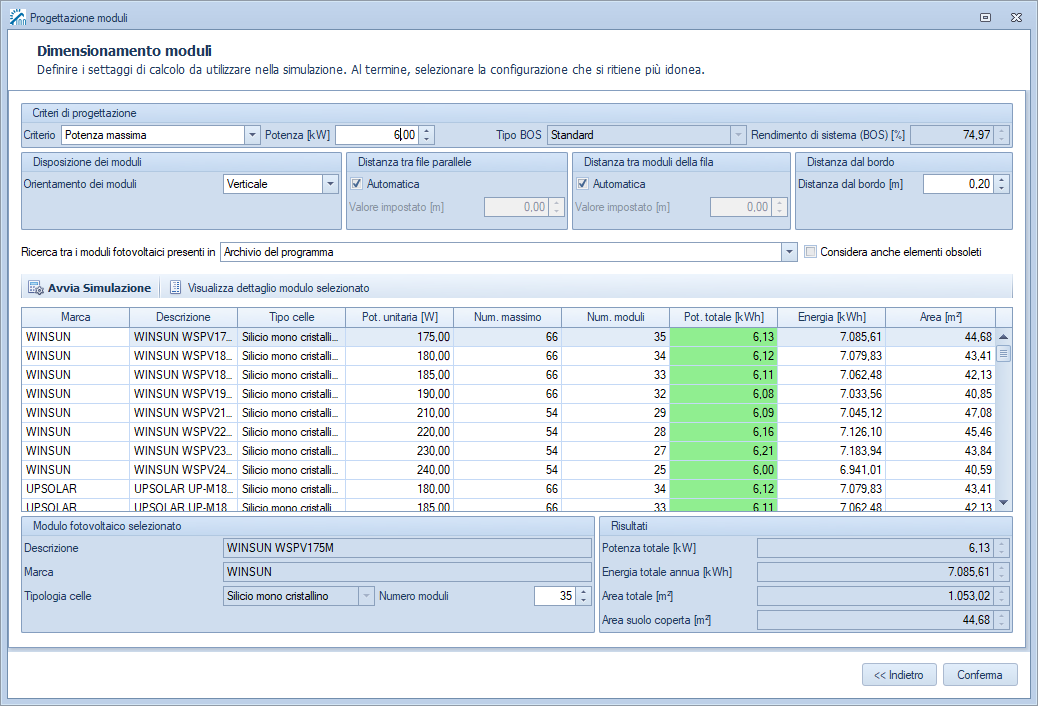

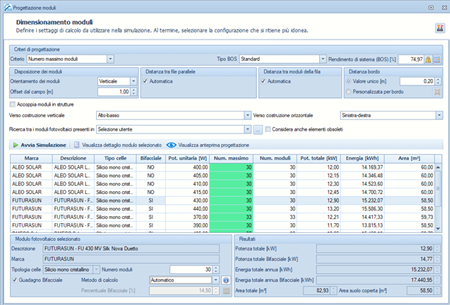

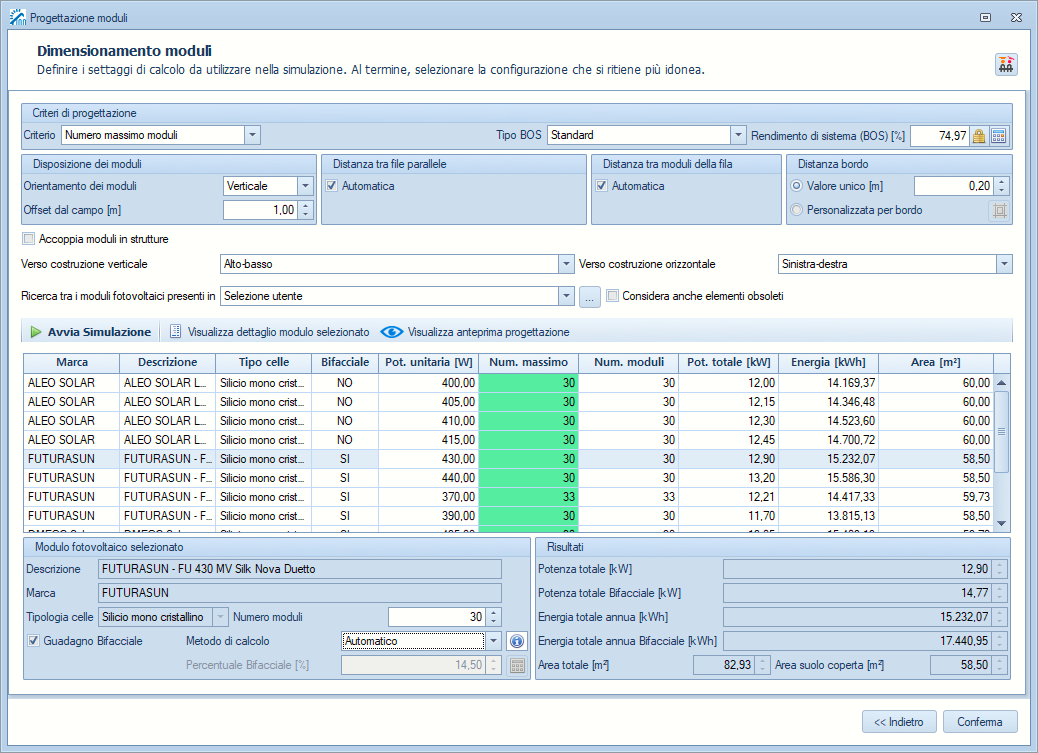

moduli fotovoltaici: il software ti consente di progettare qualsiasi tipologia di impianto: a struttura fissa (complanare, non complanare, est-ovest) o ad inseguimento (ad un asse mobile verticale, orizzontale, due assi mobili). La progettazione può avvenire tenendo conto anche dei dati tecnici della struttura di supporto ed è possibile definire il criterio di progettazione con cui dimensionare i campi solari (numero massimo di pannelli, potenza o energia predefinite); inoltre è possibile definire o far calcolare in automatico al software la distanza tra file e moduli in modo da minimizzare il reciproco ombreggiamento. È possibile progettazione sia con moduli standard che bifacciali.

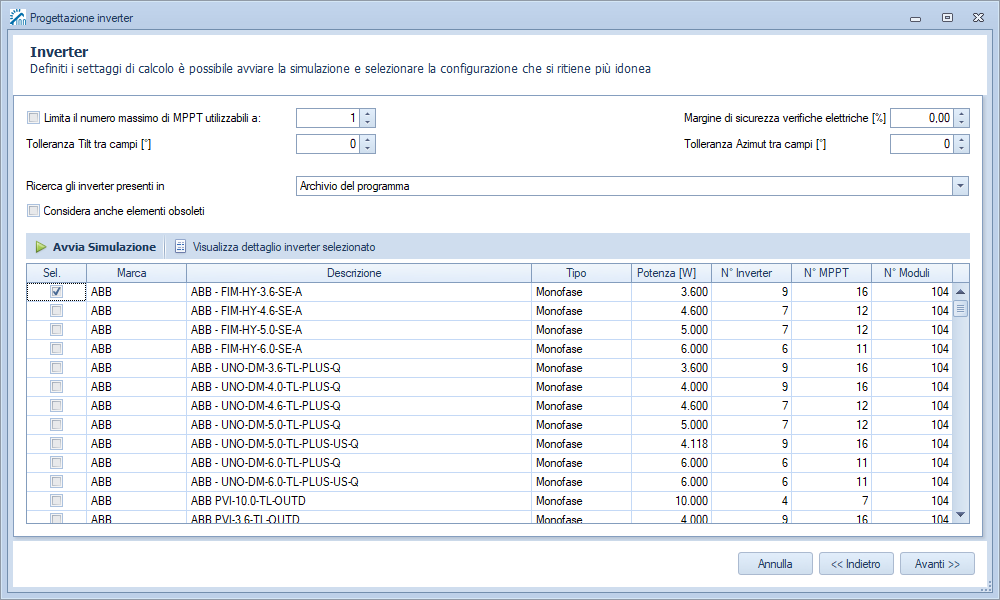

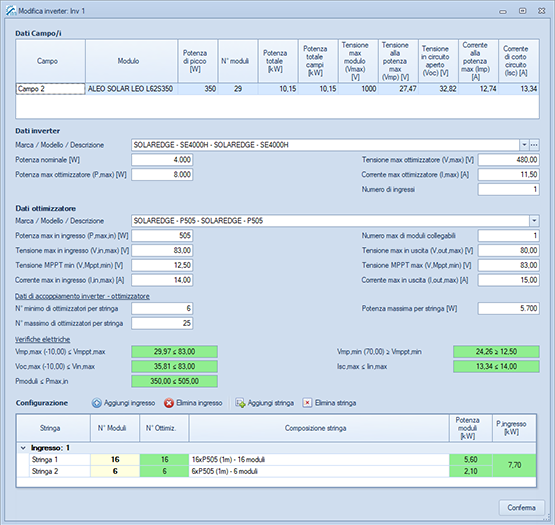

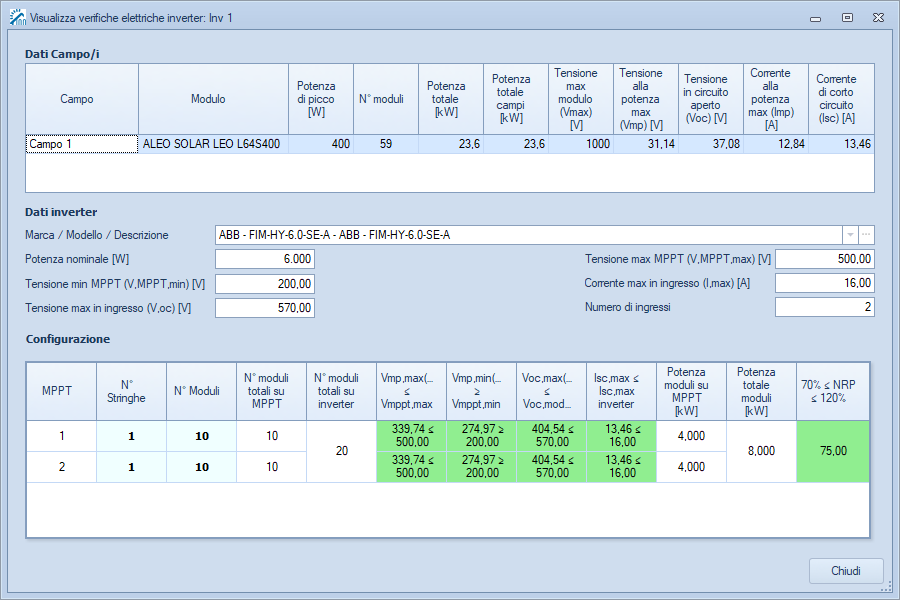

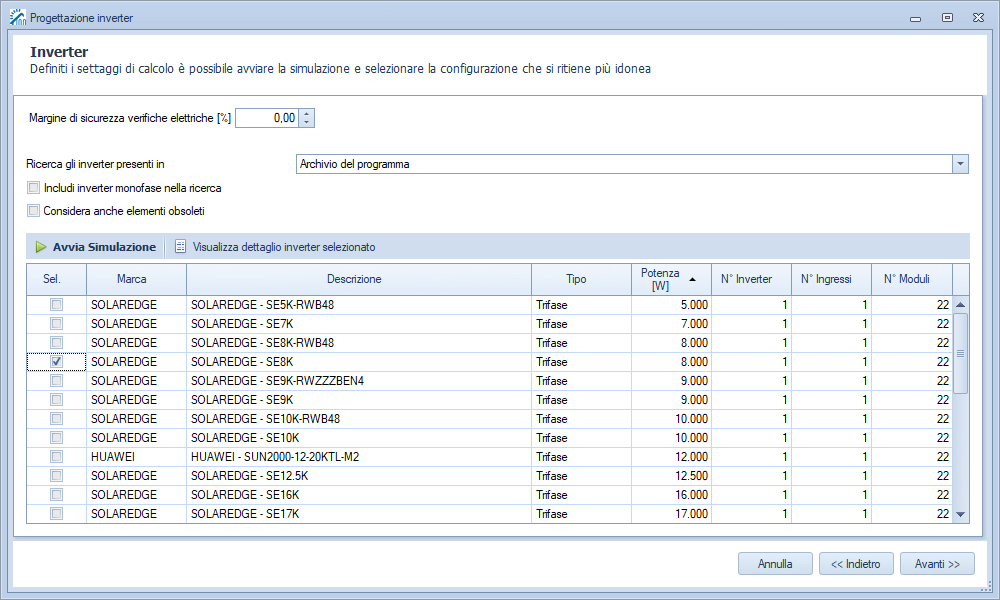

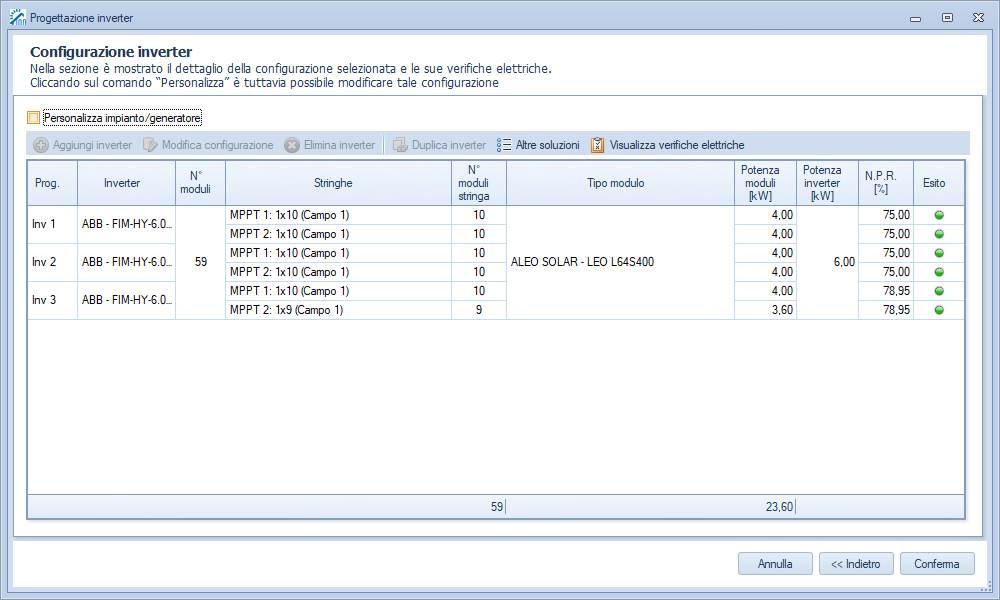

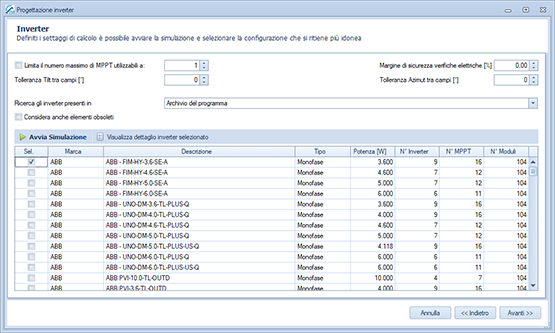

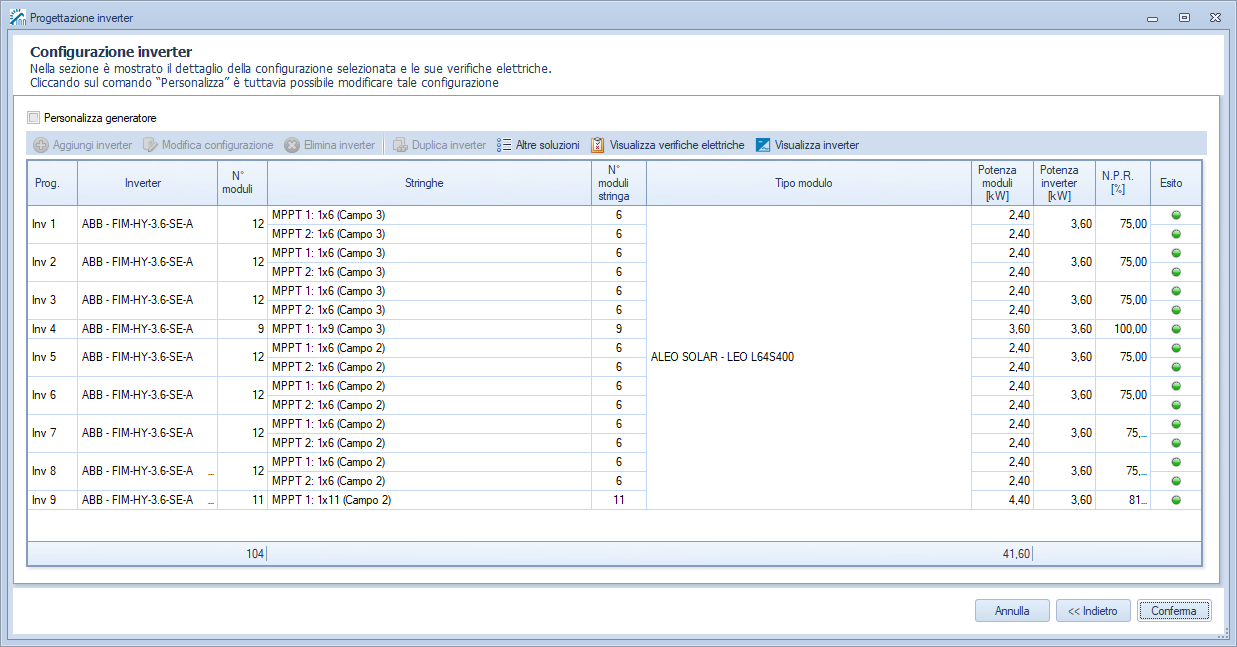

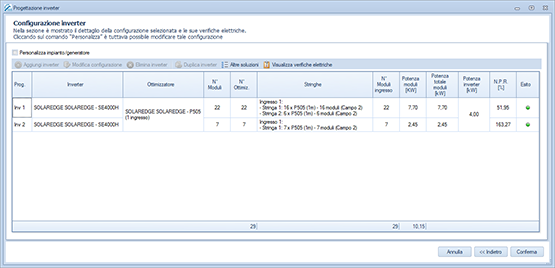

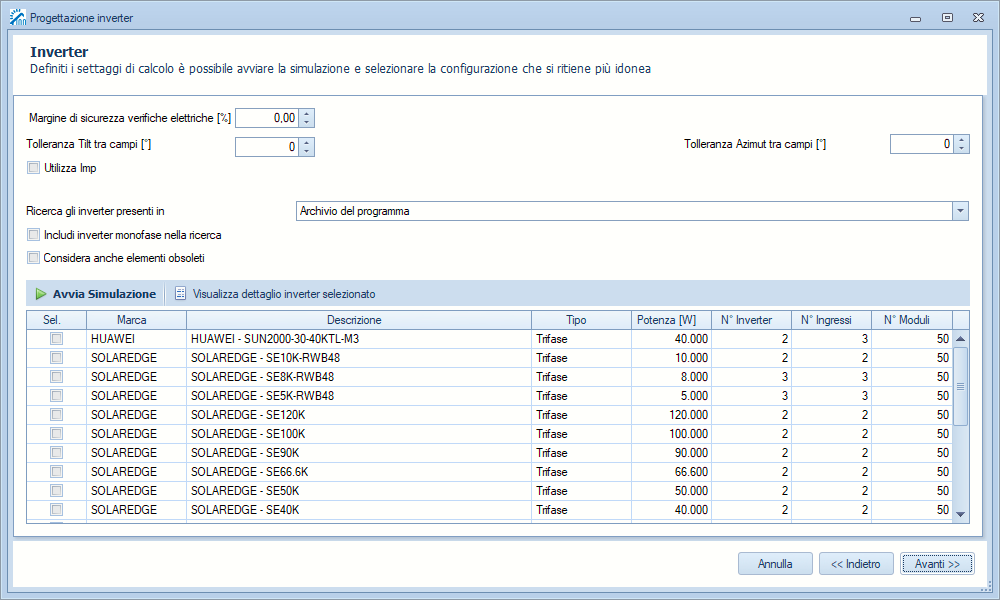

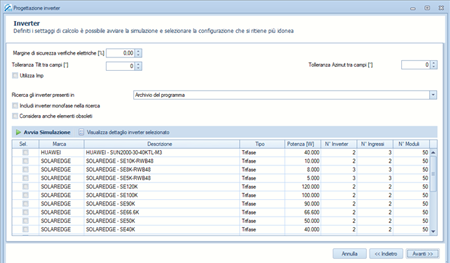

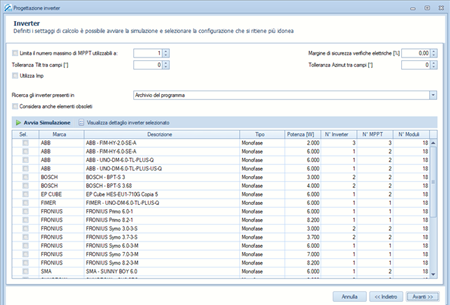

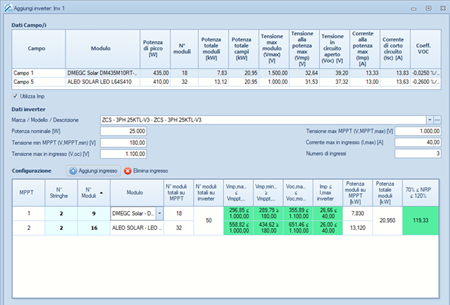

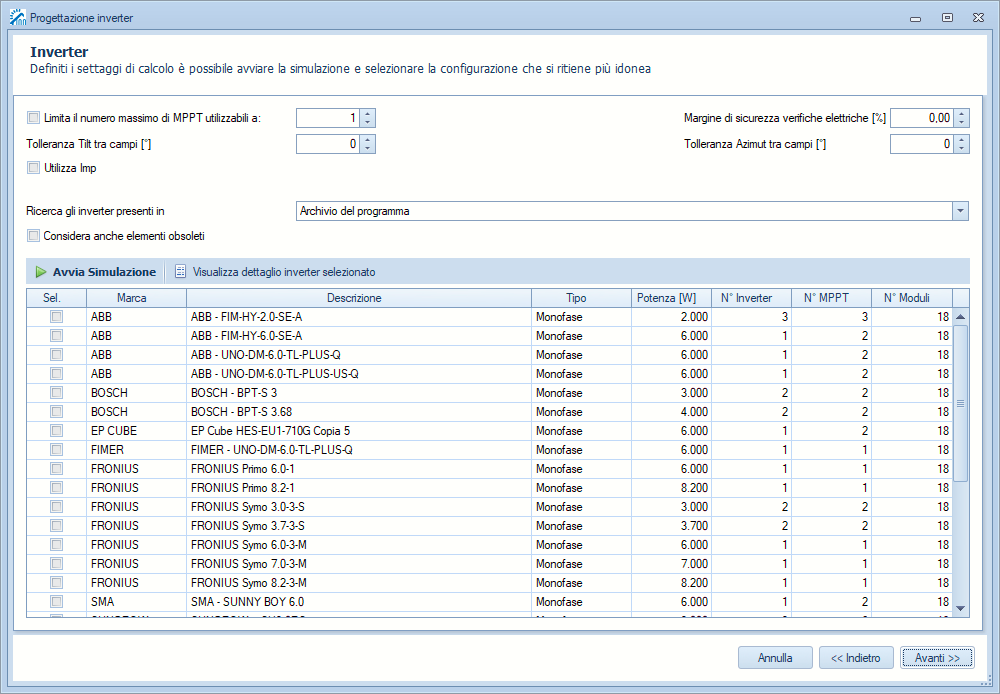

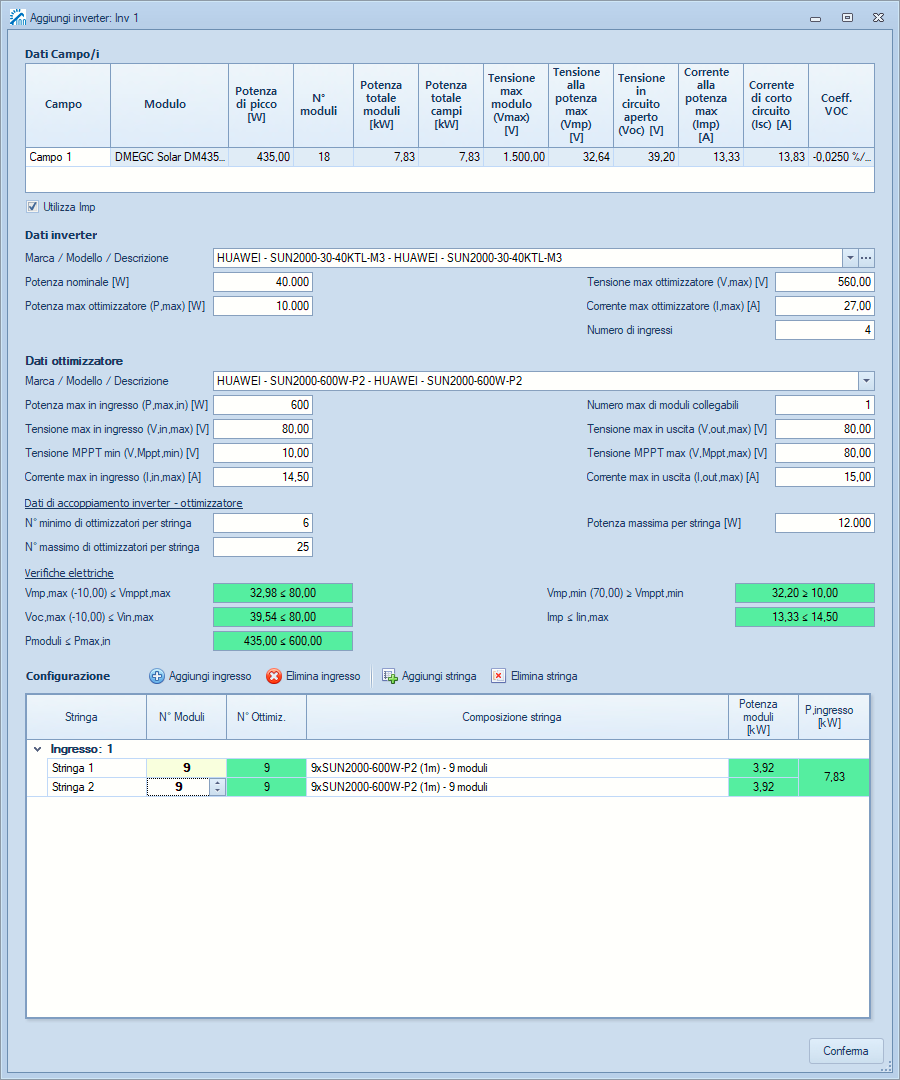

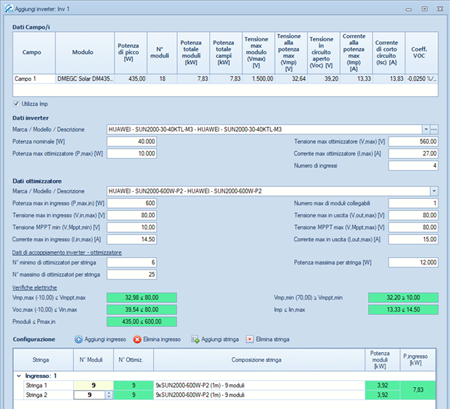

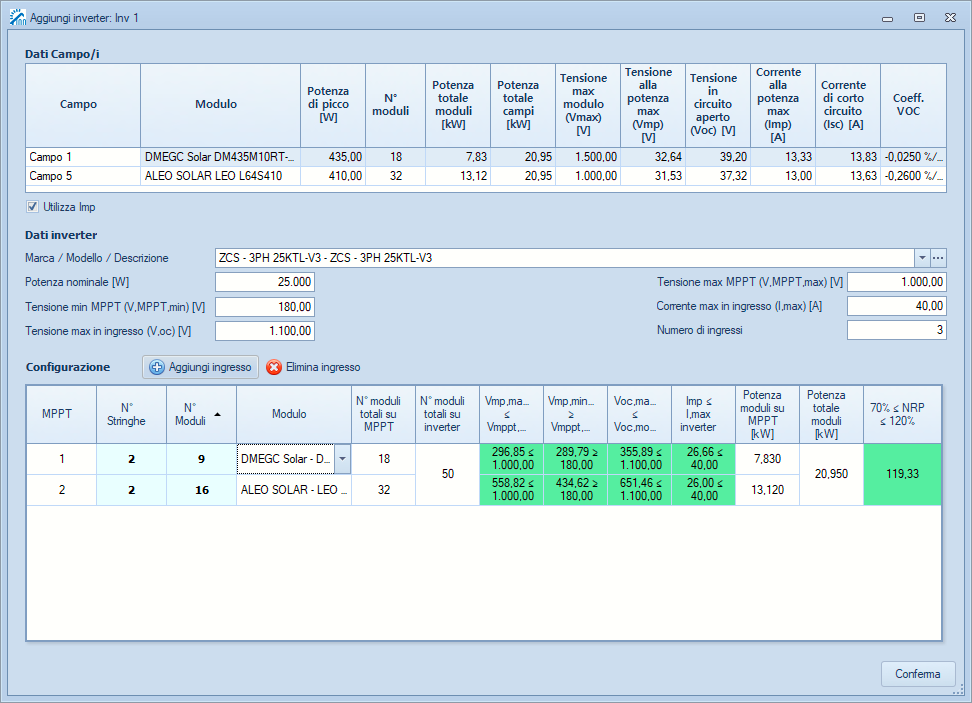

inverter (standard o con ottimizzatori): il software propone in automatico la configurazione ottimale, che può essere personalizzata secondo le proprie esigenze, visualizzando in real-time le verifiche elettriche da soddisfare.

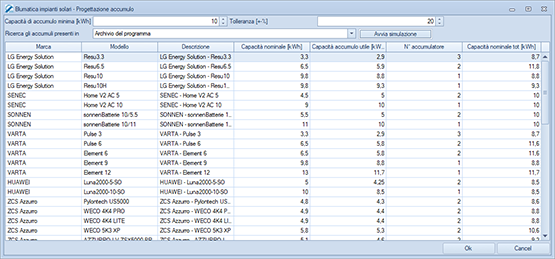

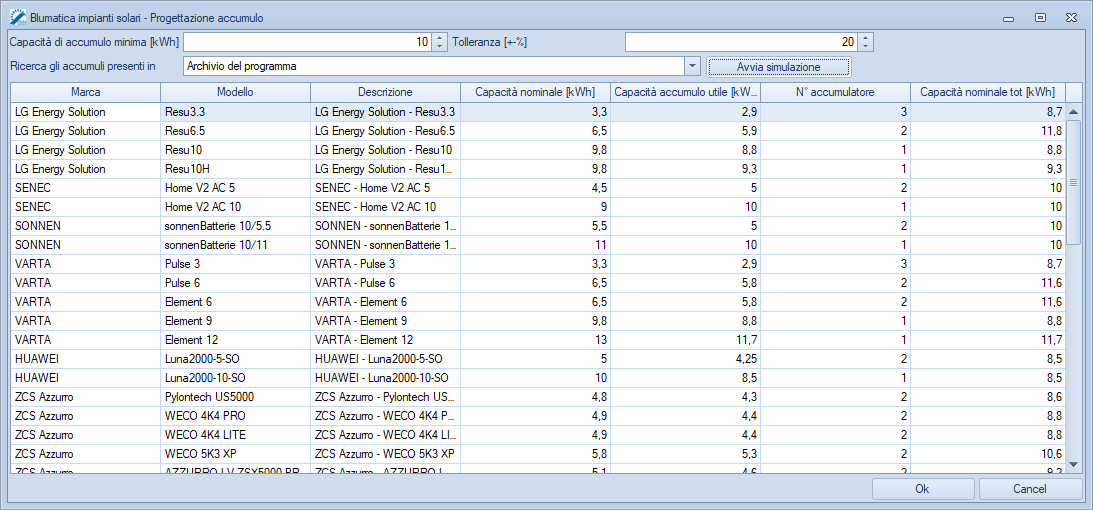

batterie ed accumulatori;

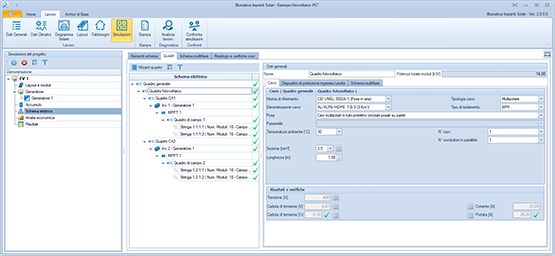

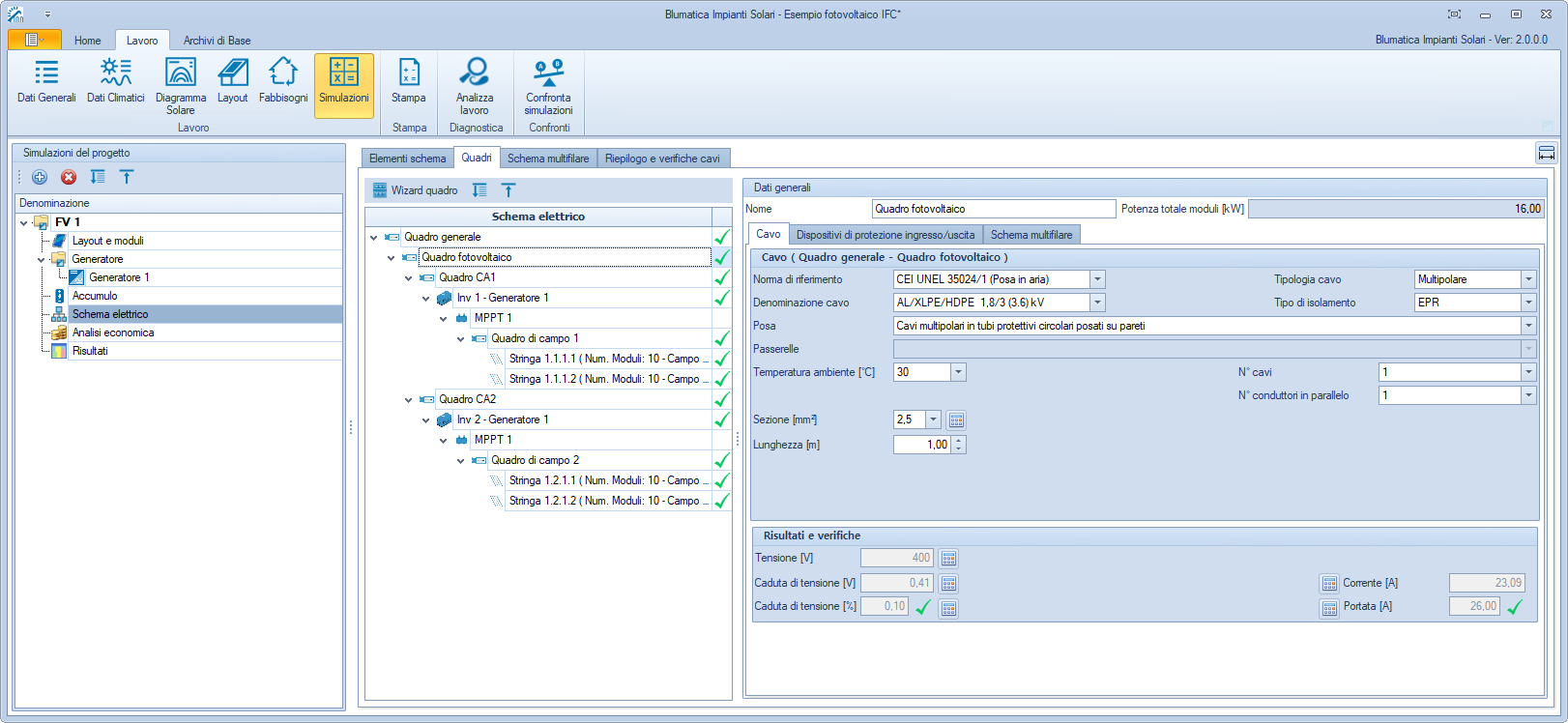

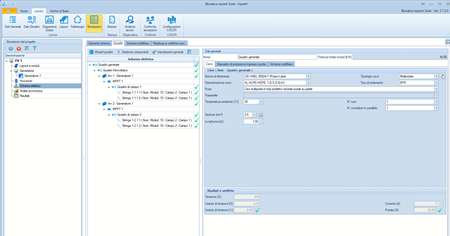

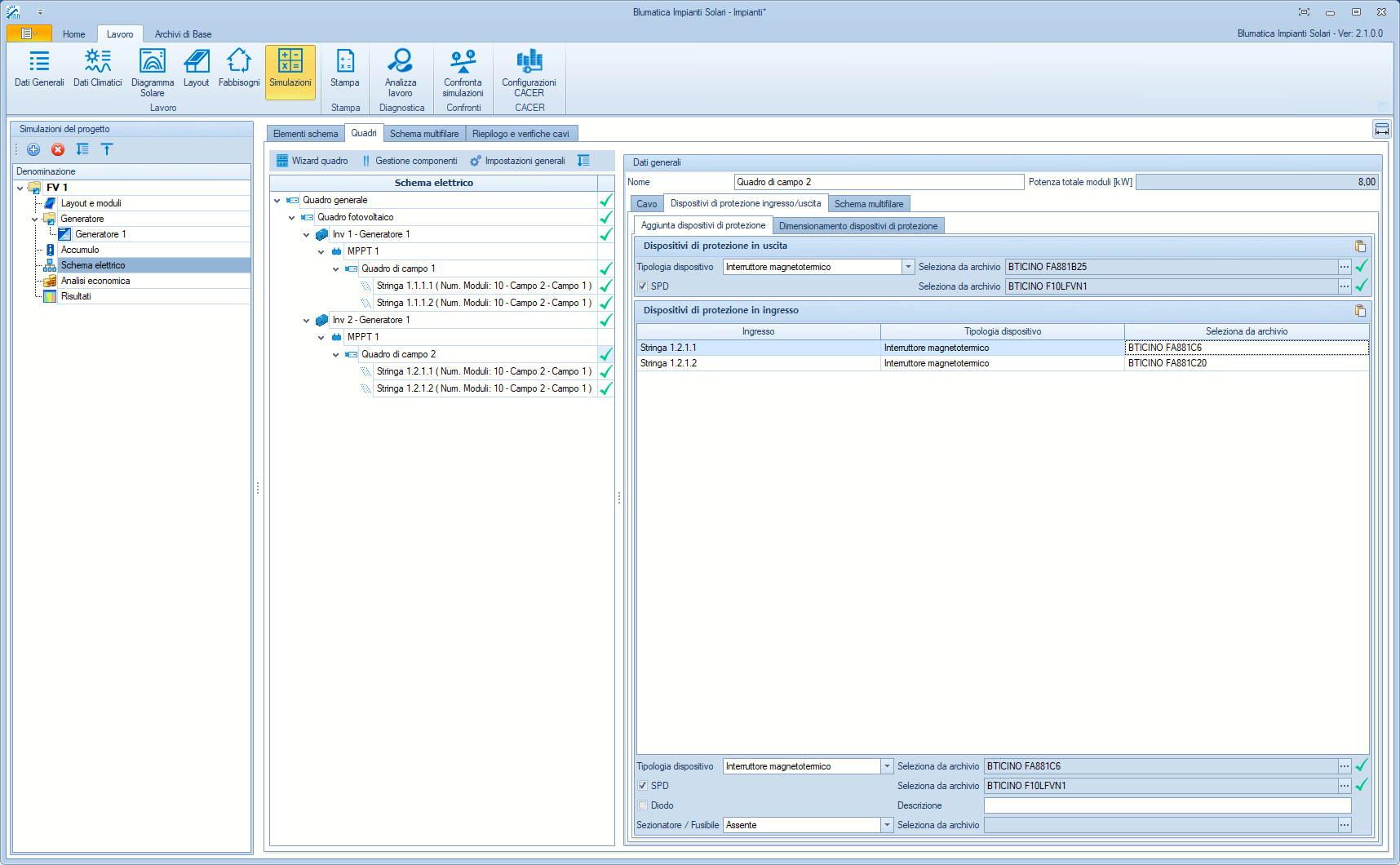

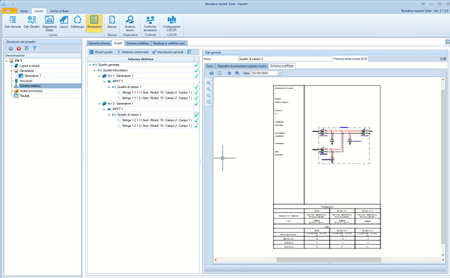

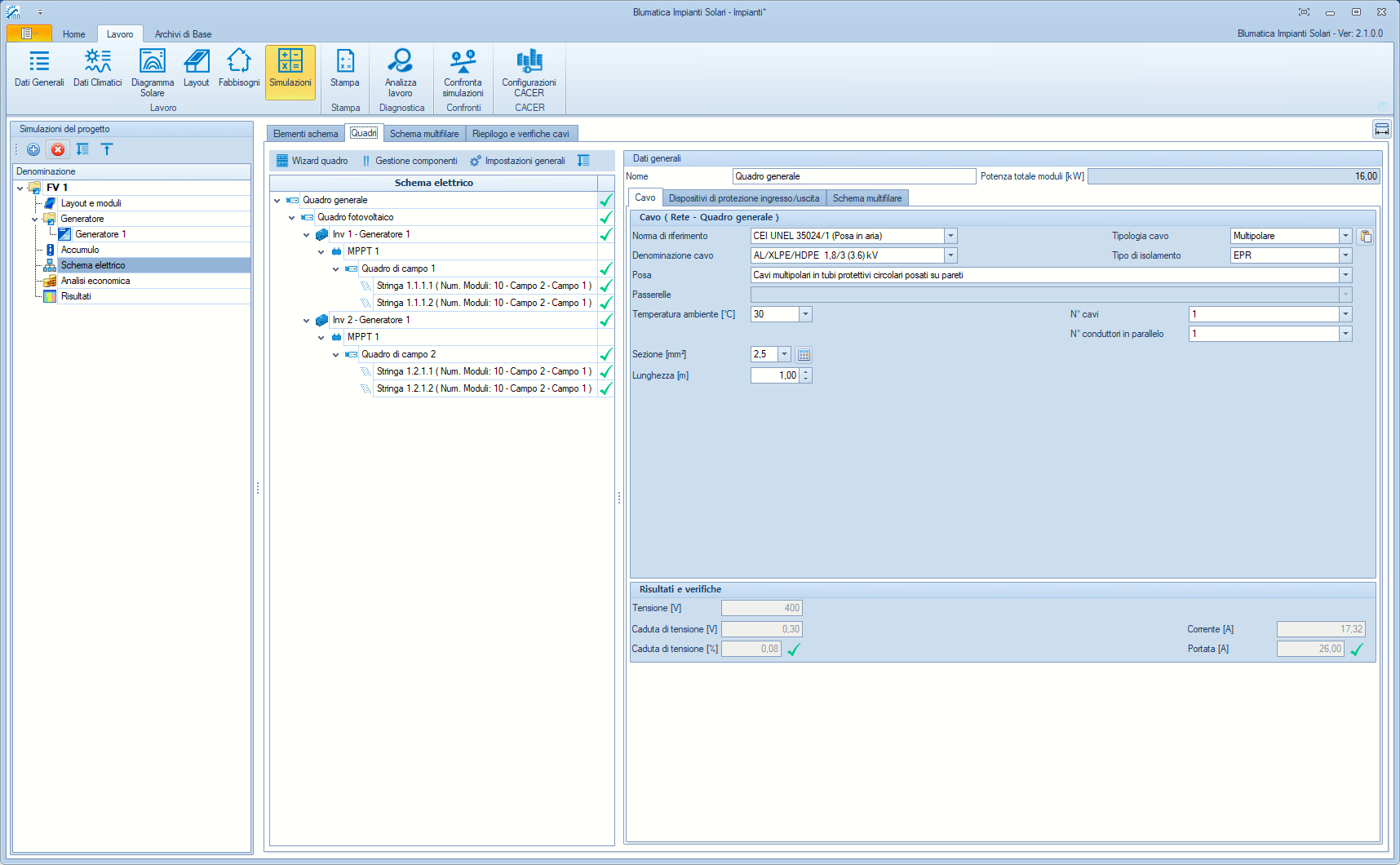

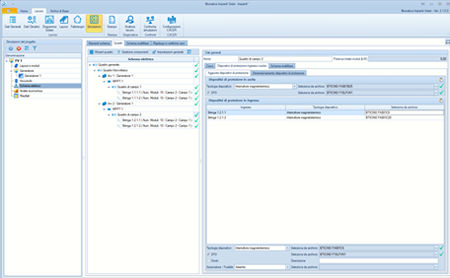

composizione dei quadri, dispositivi di protezione e cavi, con verifica delle cadute di tensione e portata.

Personalizzazione delle connessioni delle stringhe

Progettato l’impianto, il software calcola in automatico le connessioni di ogni stringa dell’impianto.
Tuttavia, attraverso una procedura guidata è possibile personalizzare per ogni generatore, inverter, MPPT, stringa e ottimizzatore (se presenti) i moduli da connettere e la loro posizione.

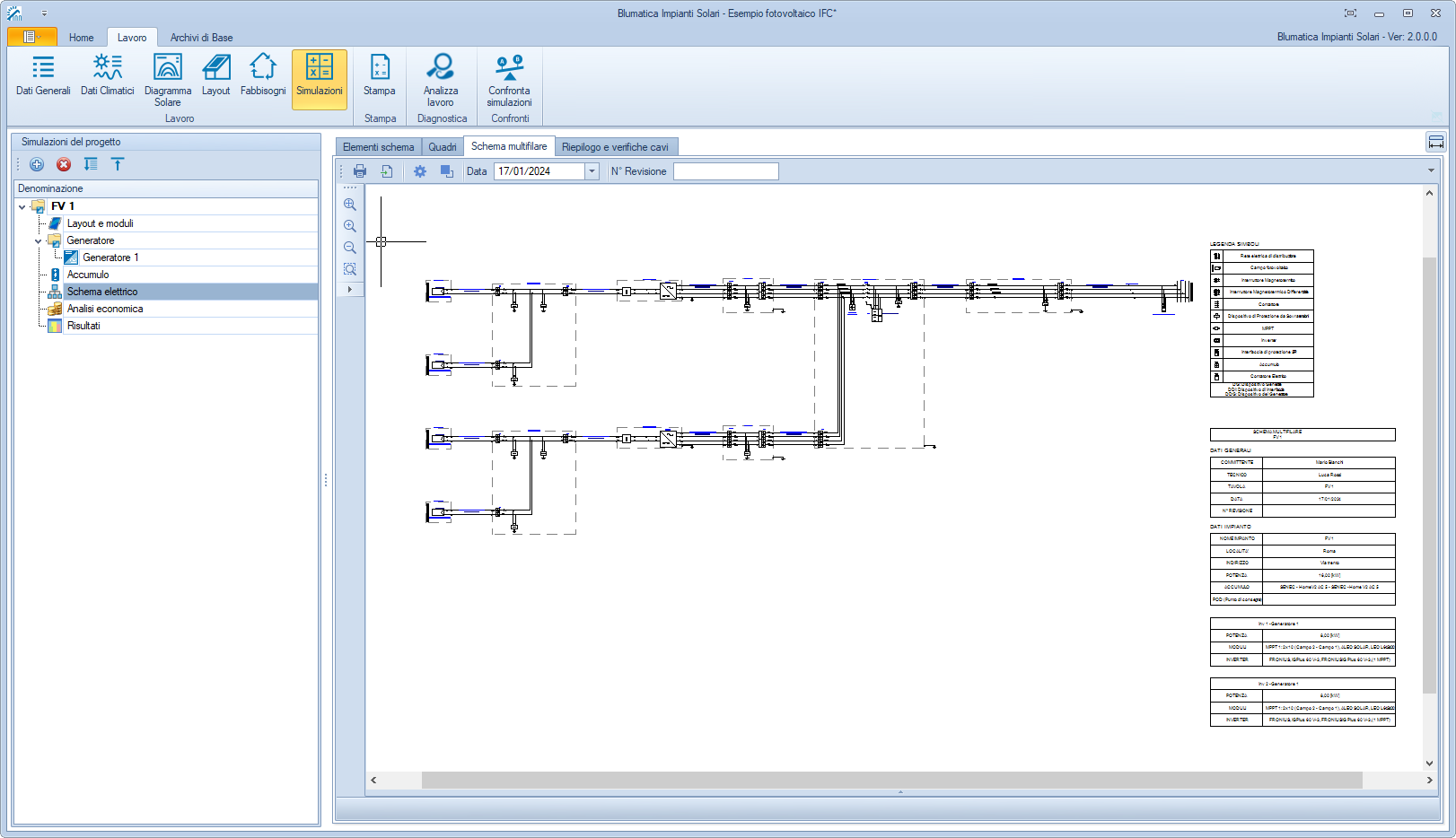

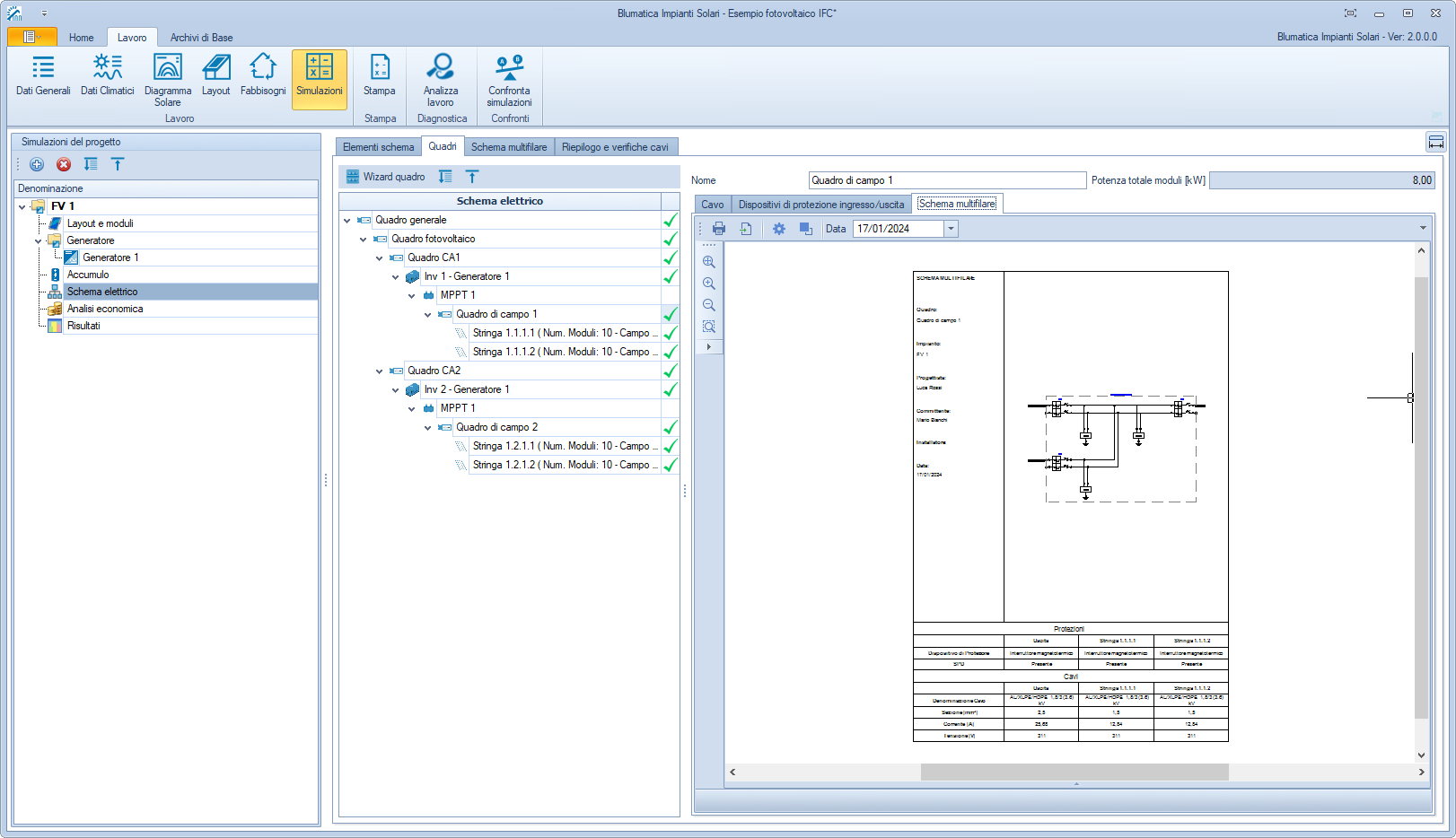

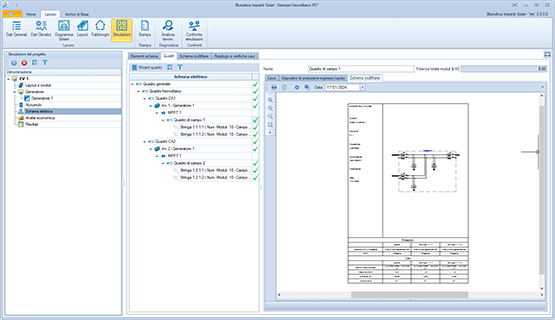

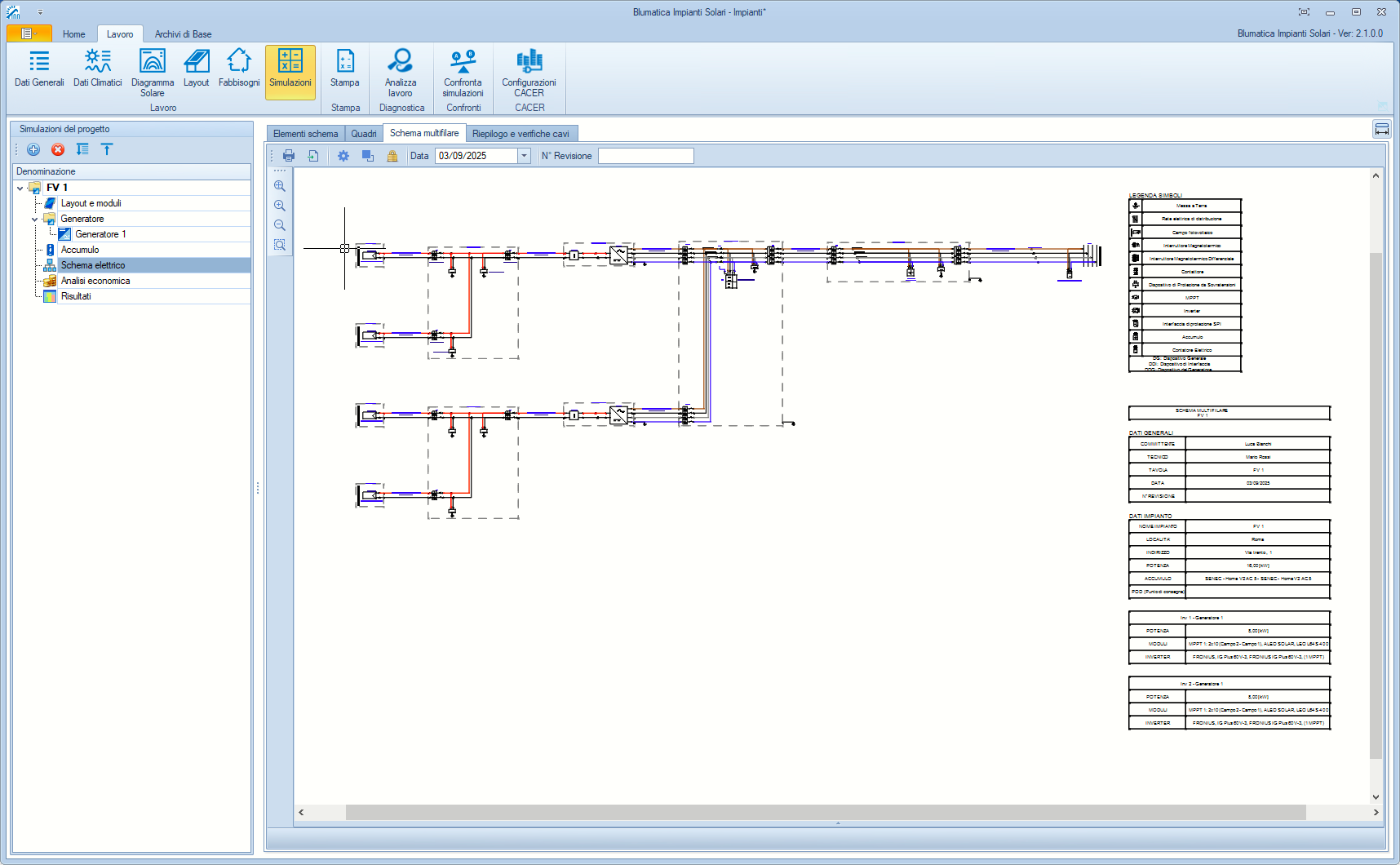

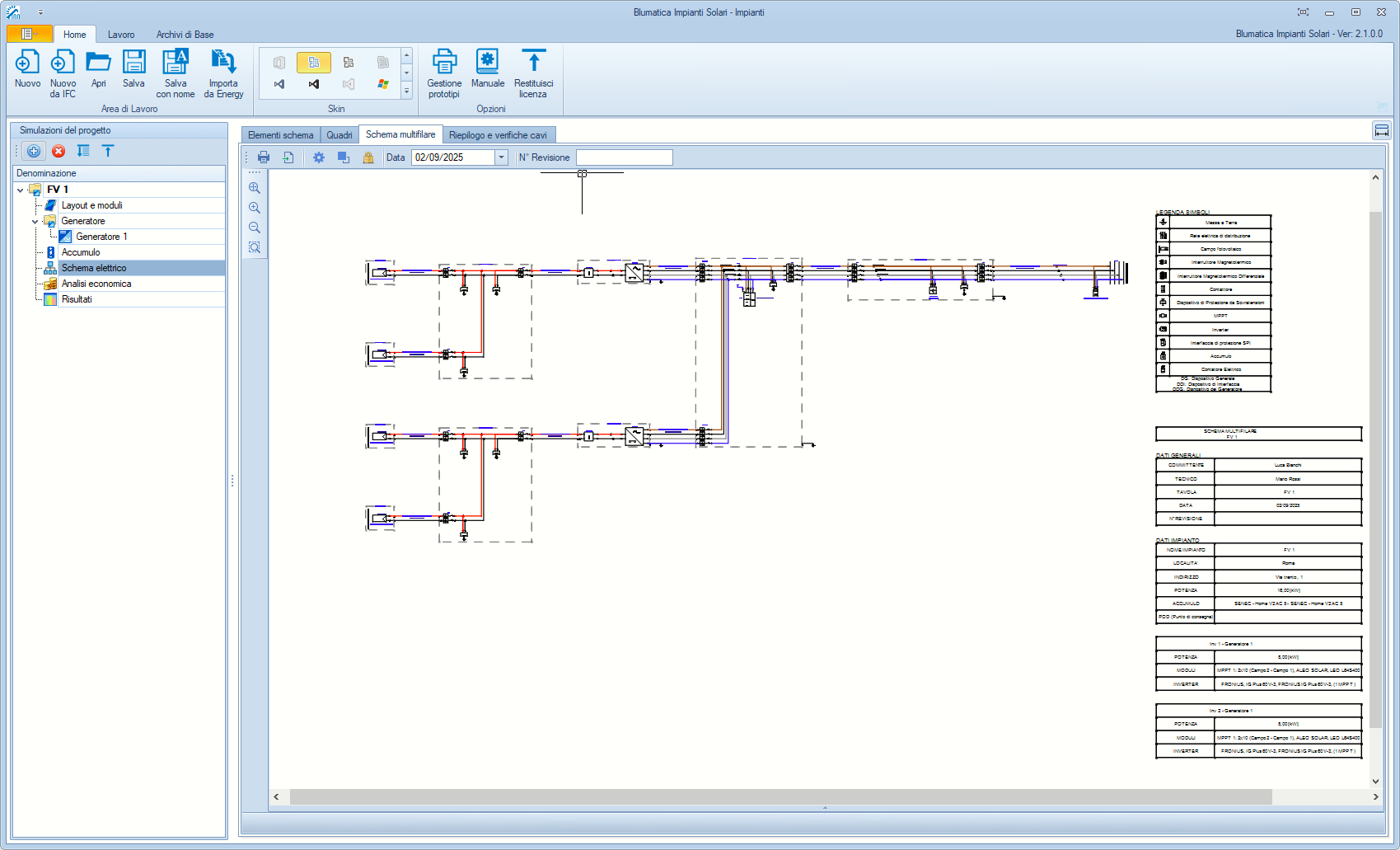

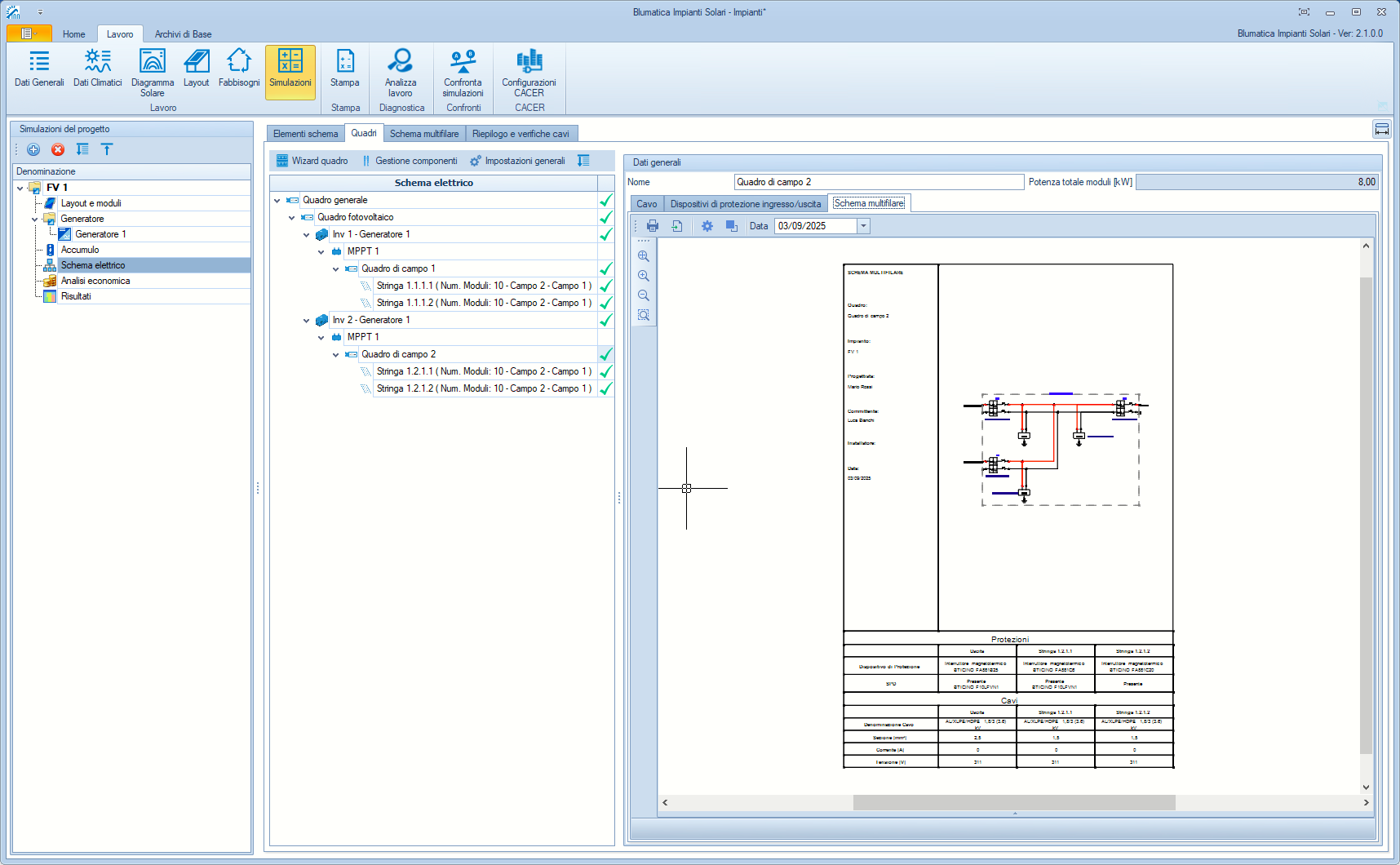

Schema unifilare e multifilare

Progettato l’impianto, viene automaticamente generato lo schema unifilare e multifilare di tutto l’impianto e dei singoli quadri (in CA e CC), che è possibile ulteriormente personalizzare ed esportare in formato DWG.

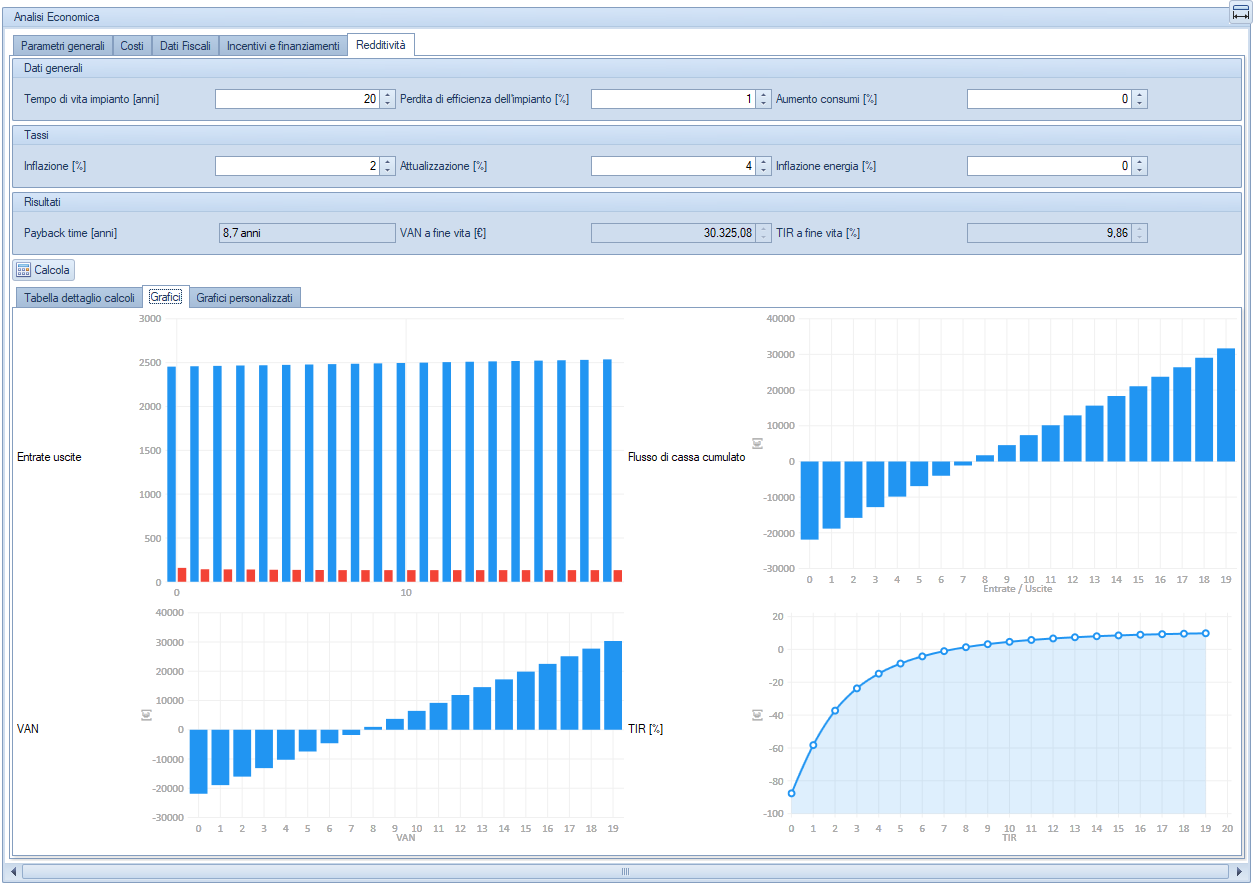

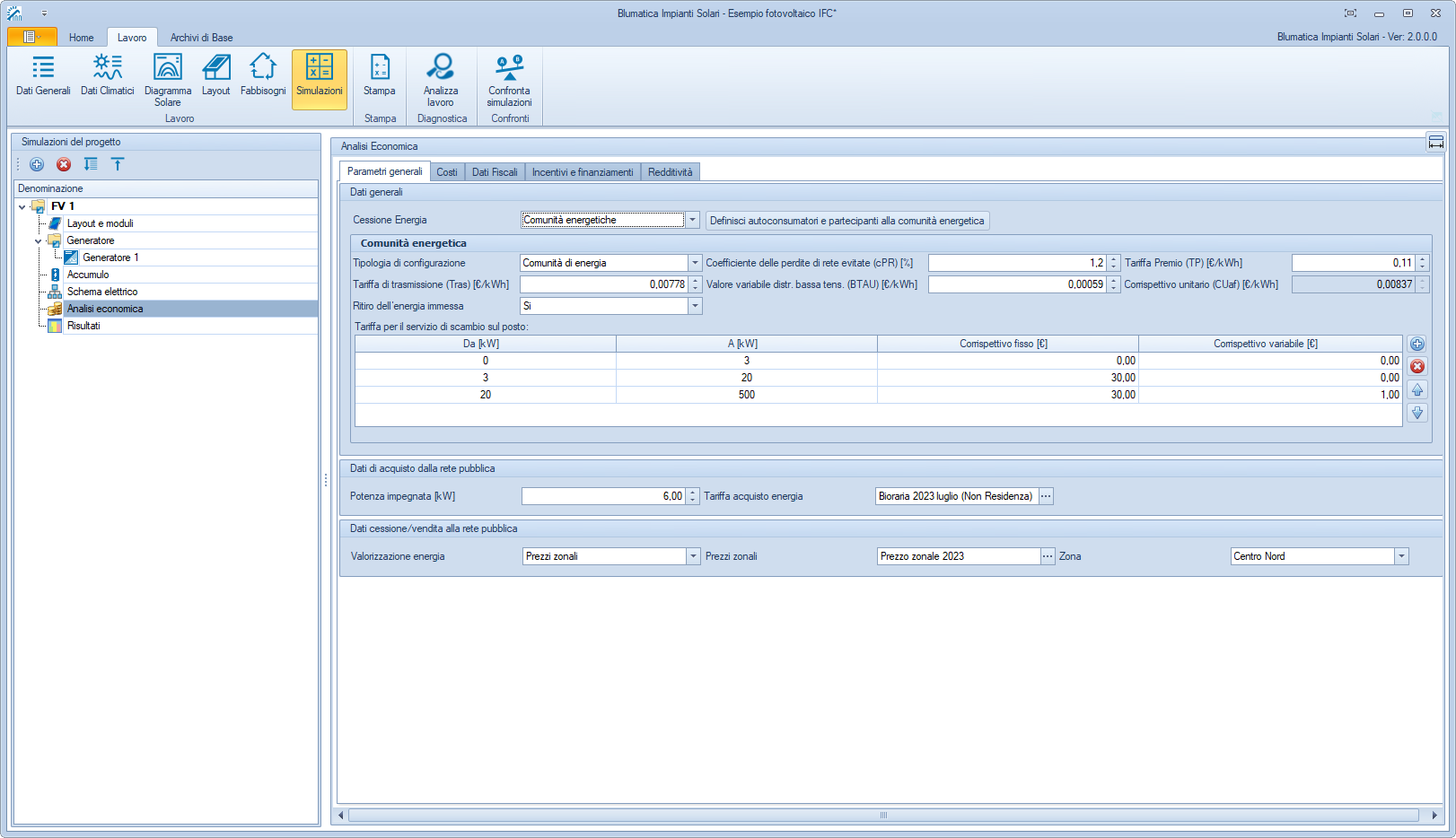

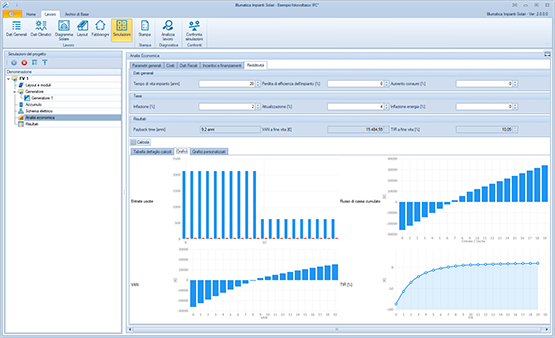

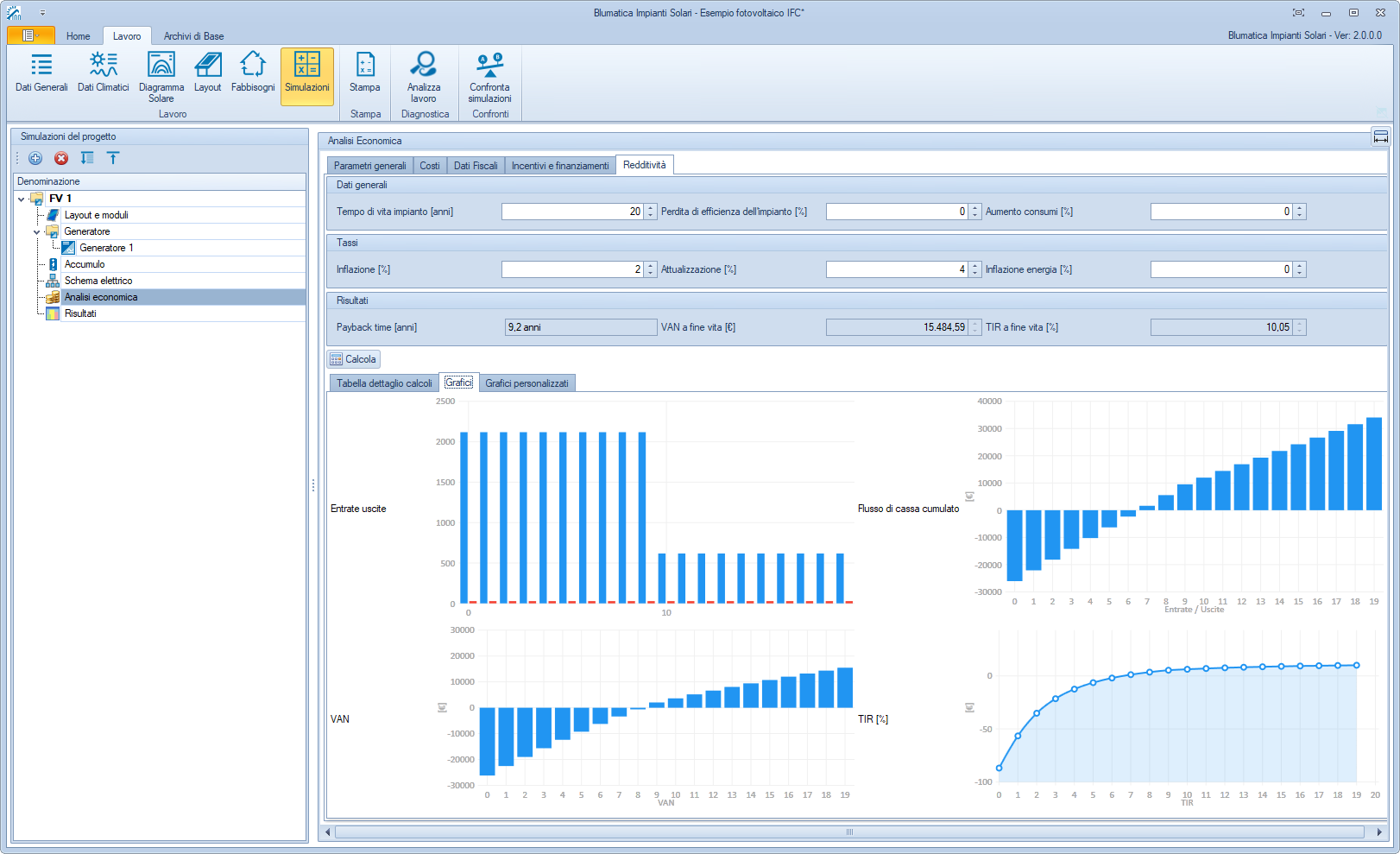

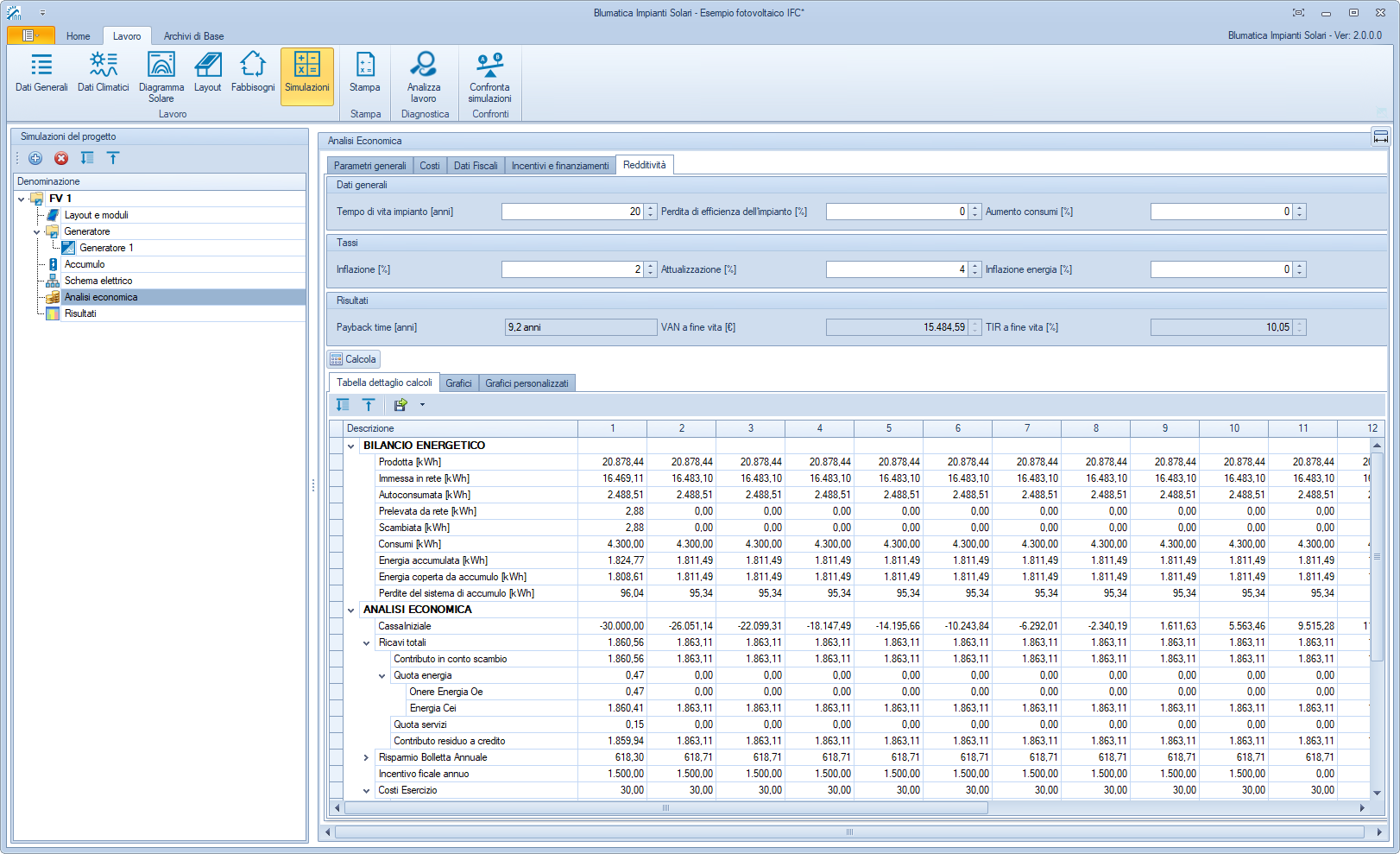

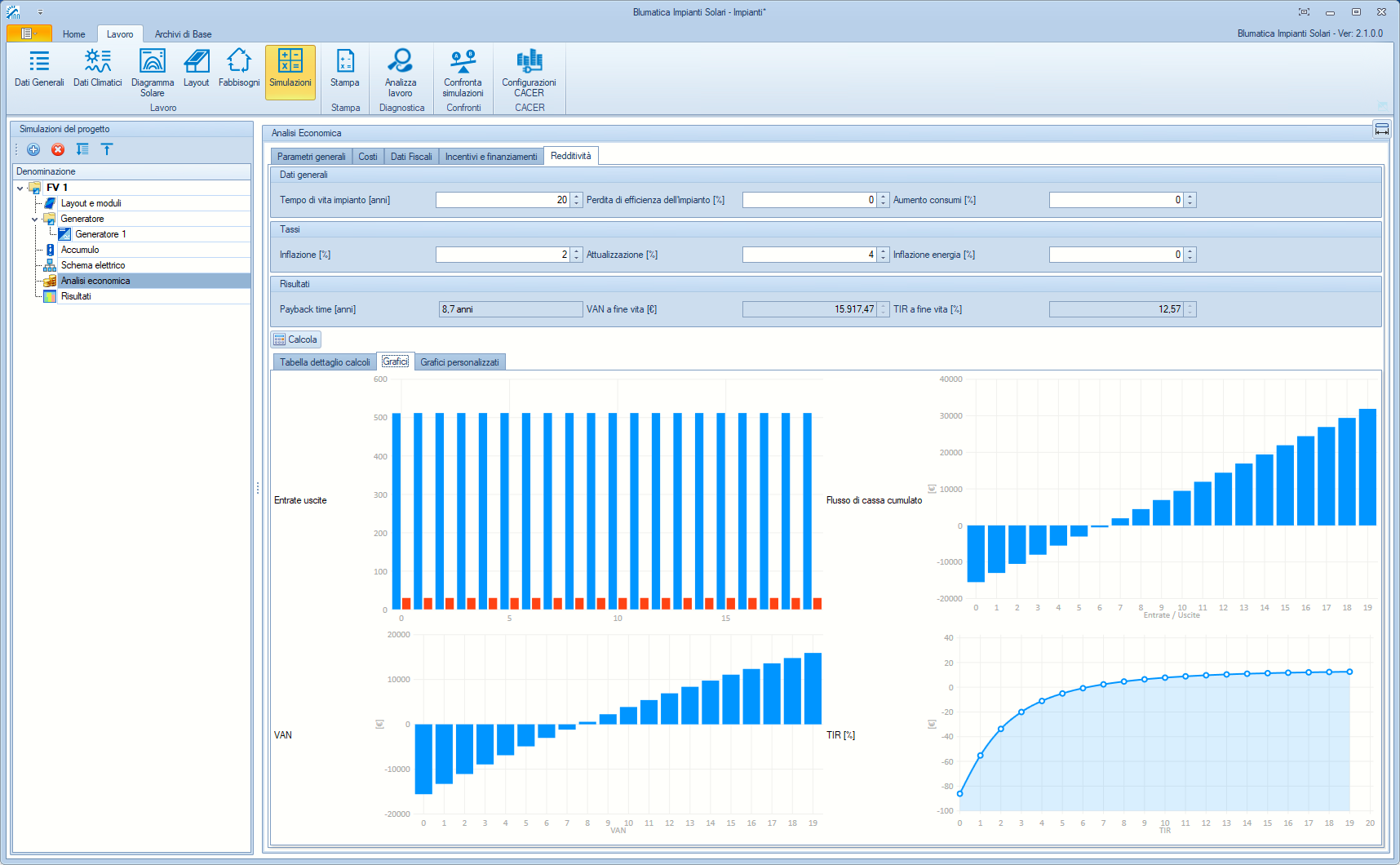

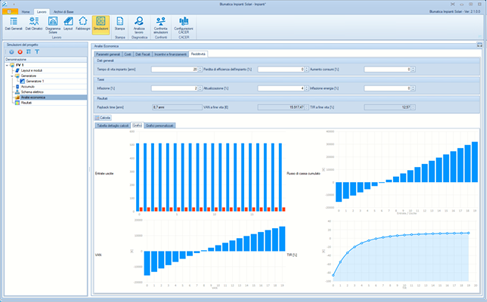

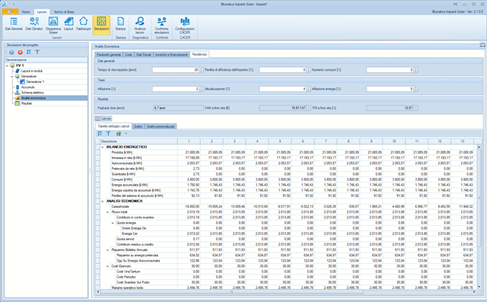

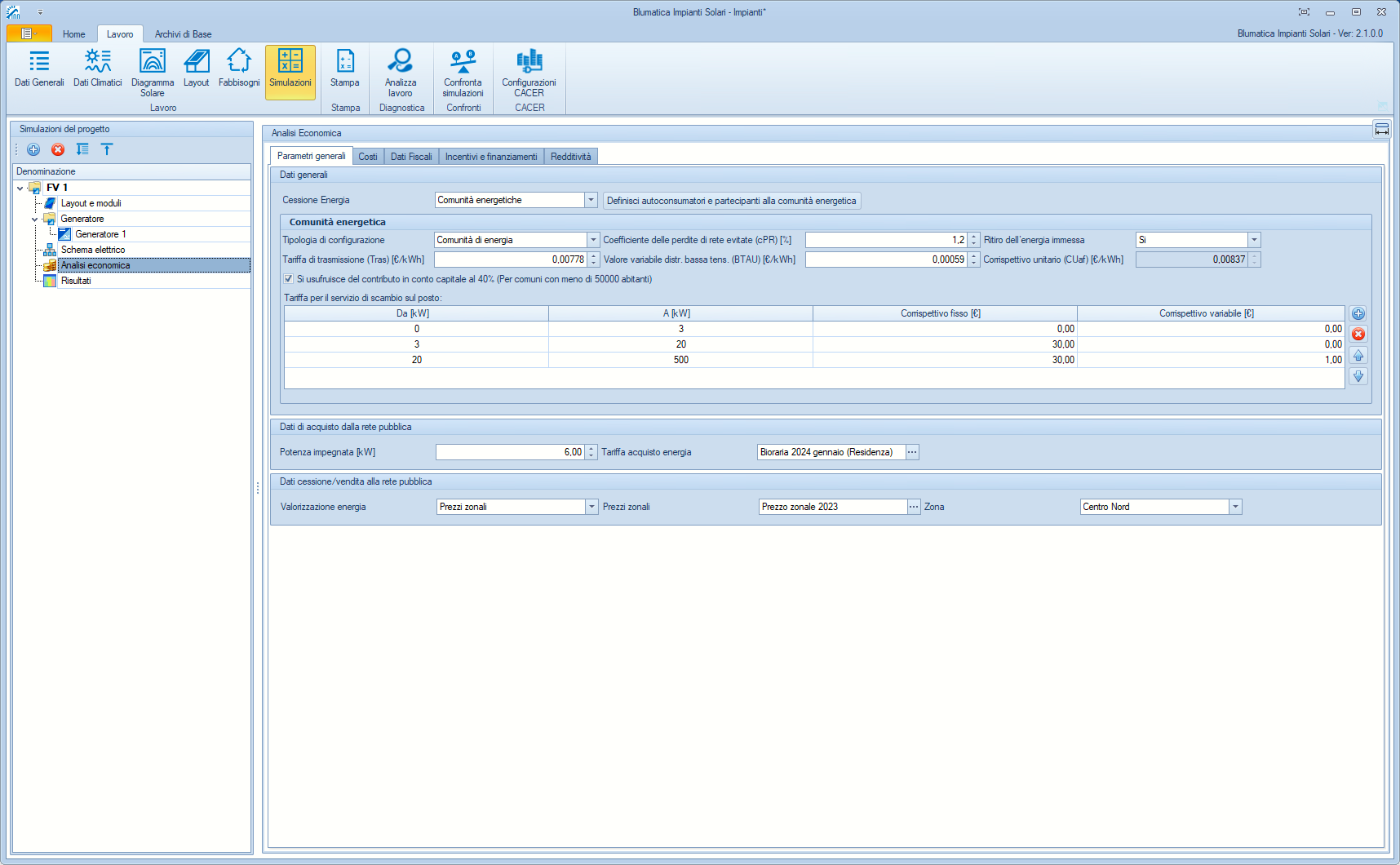

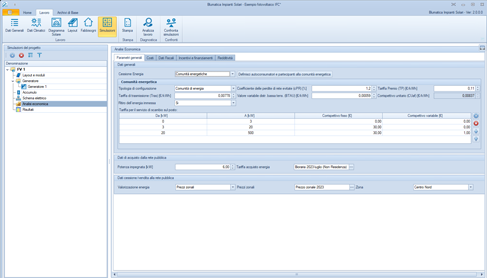

Analisi economica

Effettui l'analisi di redditività dell’impianto tenendo conto di:

costi di realizzazione, periodici e una tantum. In funzione dei componenti progettati per l’impianto può essere generato un computo metrico dettagliato, personalizzabile ed esportabile in Blumatica Pitagora;
regime contrattuale: comunità energetiche, agrivoltaico, scambio sul posto, ritiro dedicato, ecc.;
regime fiscale applicabile;
incentivi (con verifica dei massimali di spesa) e ammortamenti e di eventuali finanziamenti;
tariffe di acquisto e cessione dell’energia;
perdita di efficienza dell’impianto, inflazione e aumento dei consumi.

Tutti i risultati dell’analisi sono visualizzabili in forma tabellare e grafica ed esportabili nei formati più comuni (XLS, RTF, PDF, ecc.).

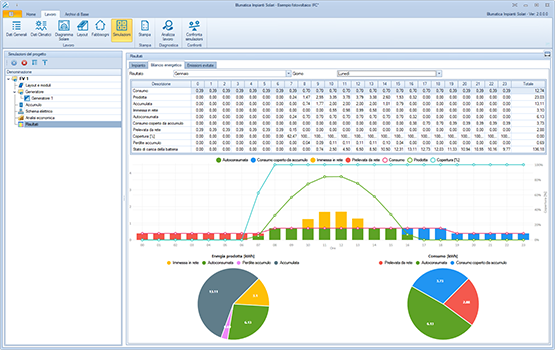

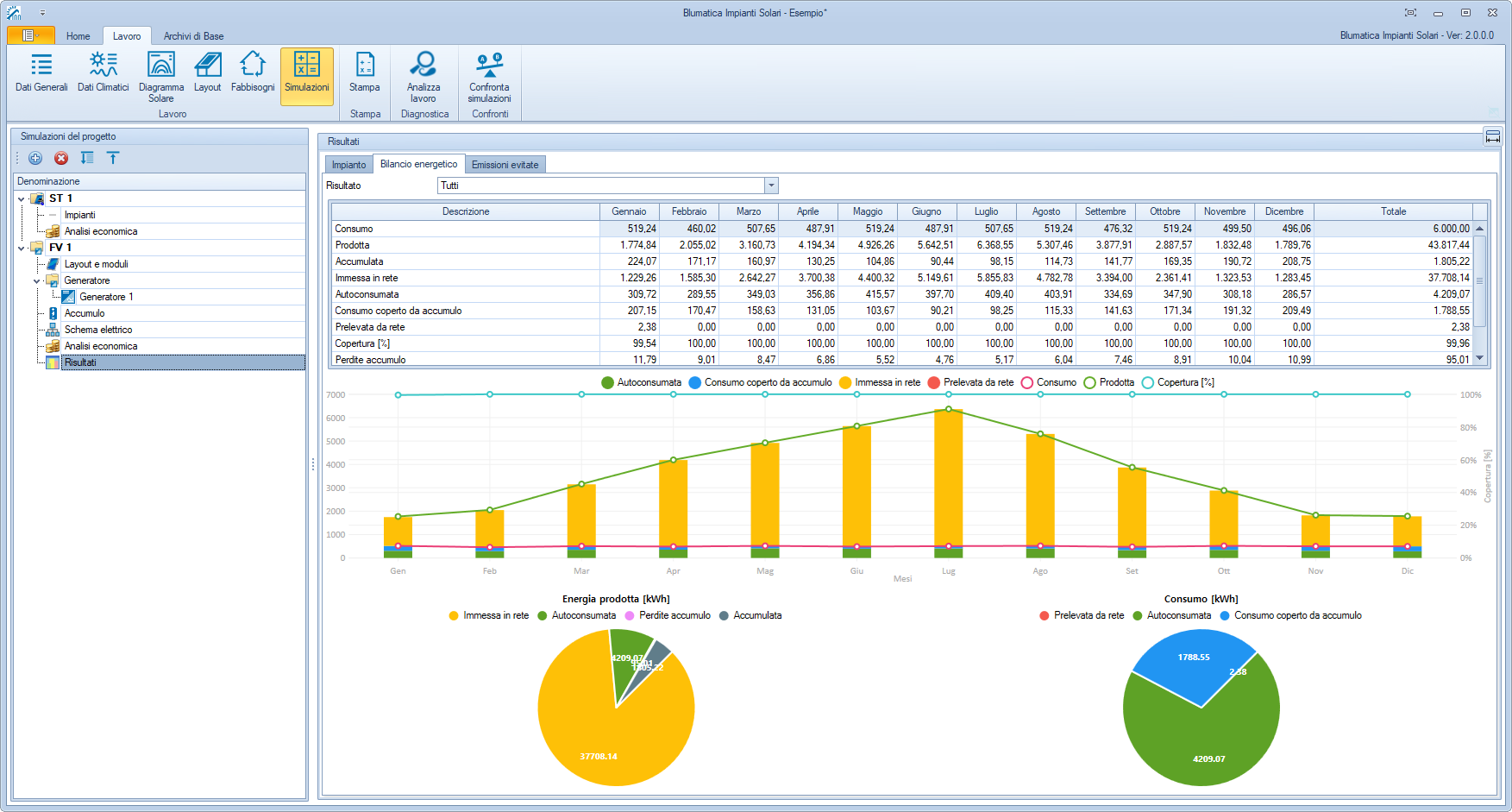

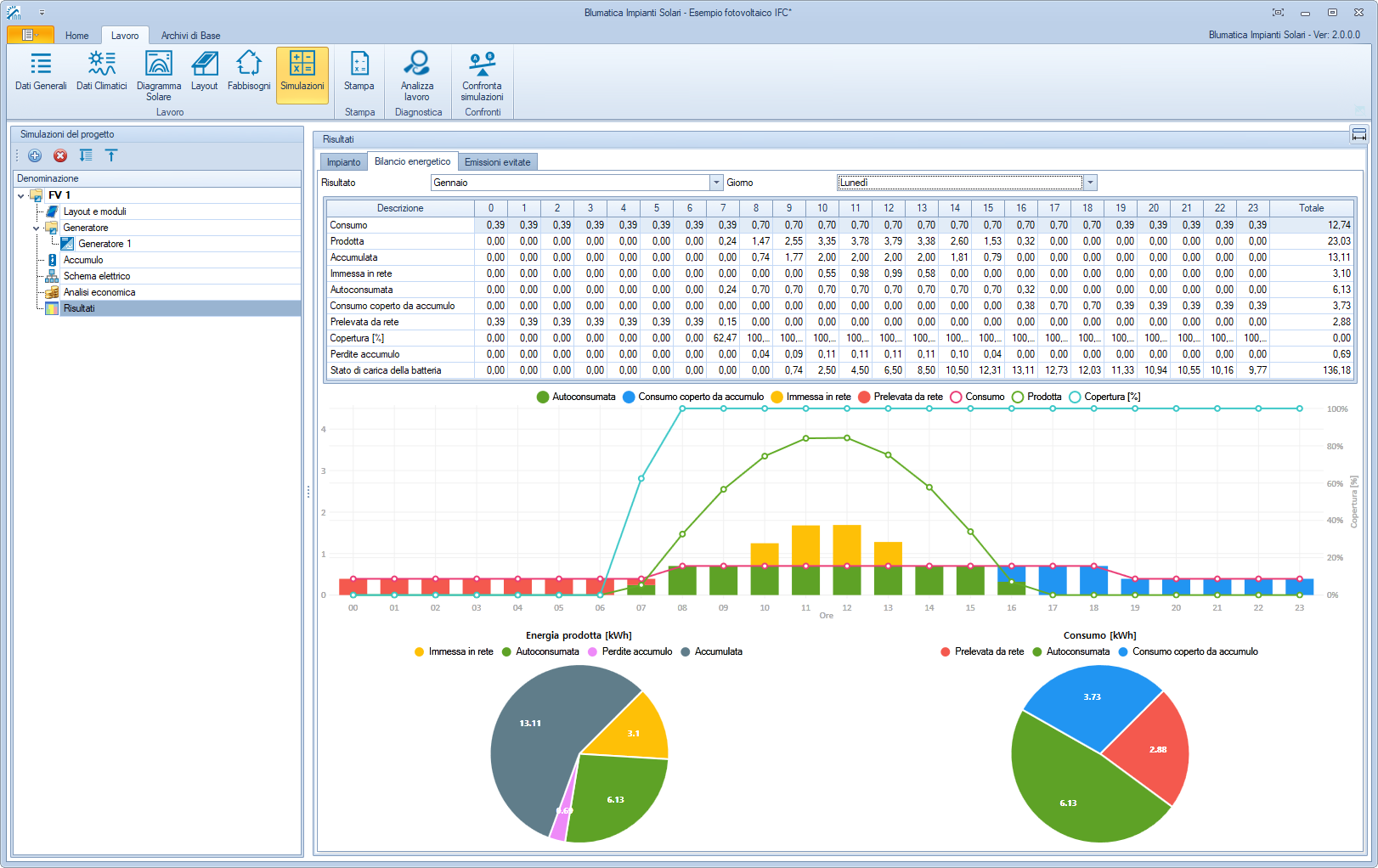

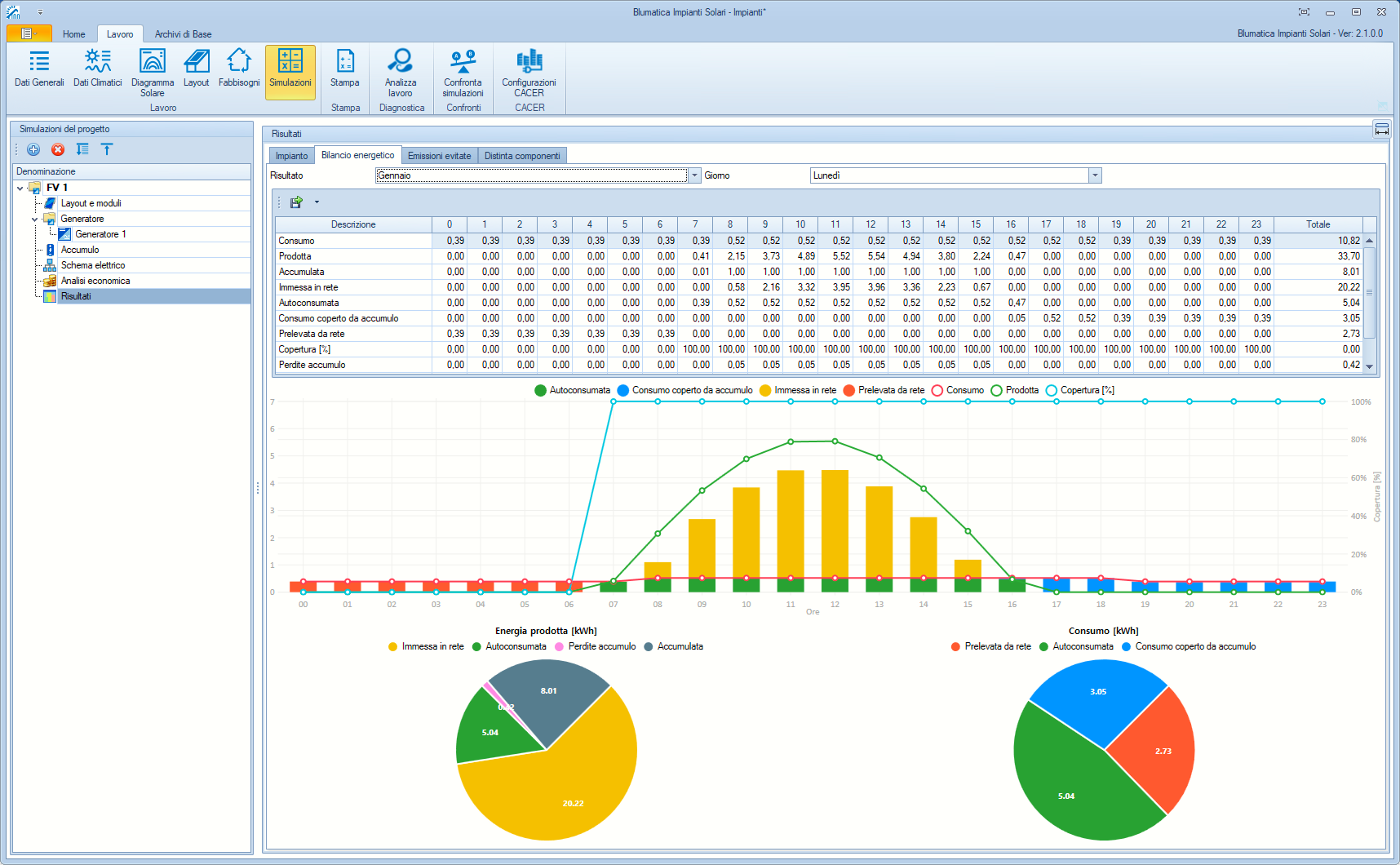

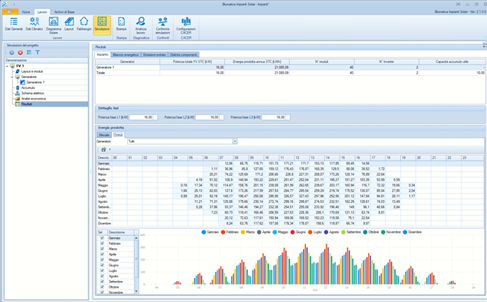

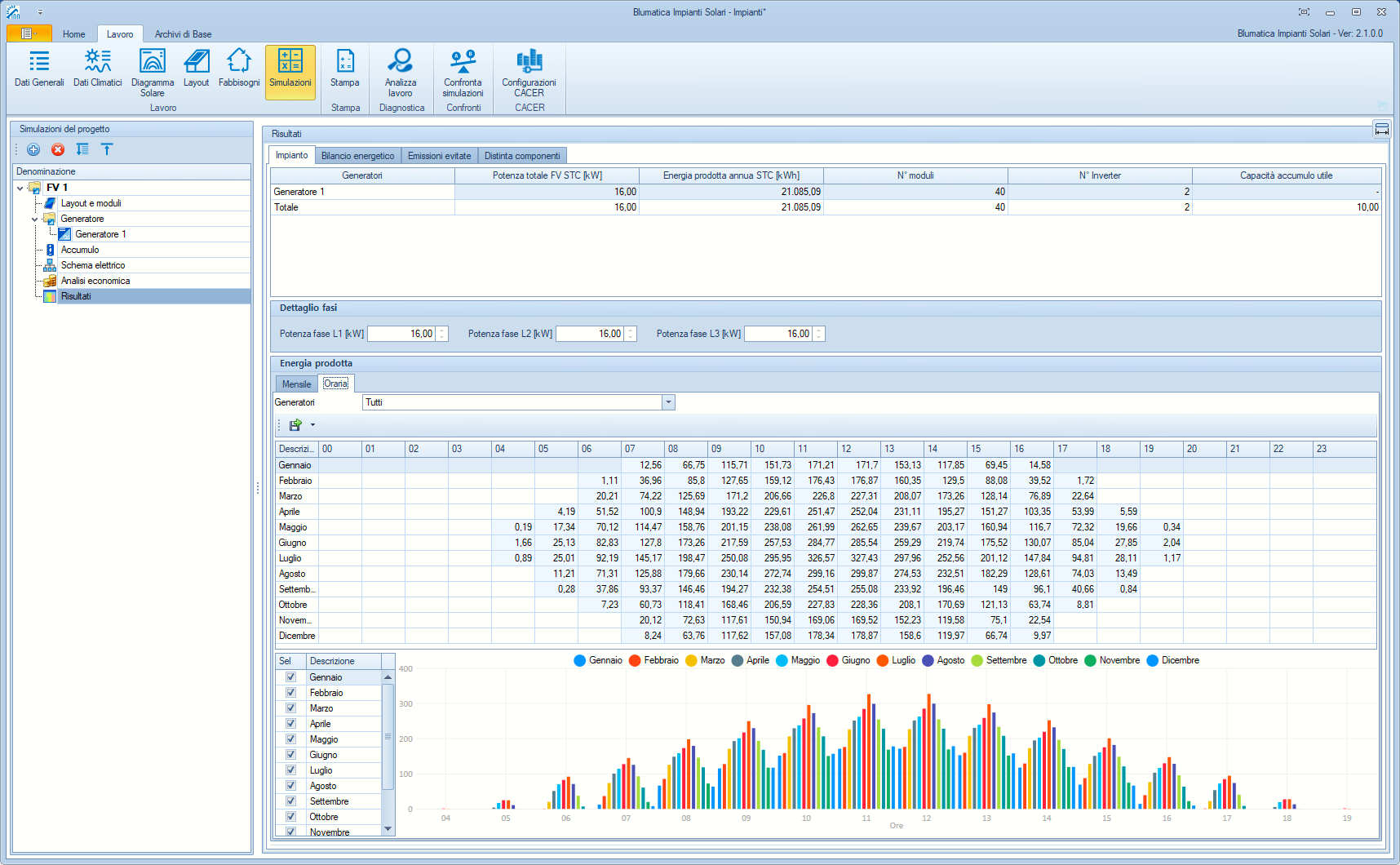

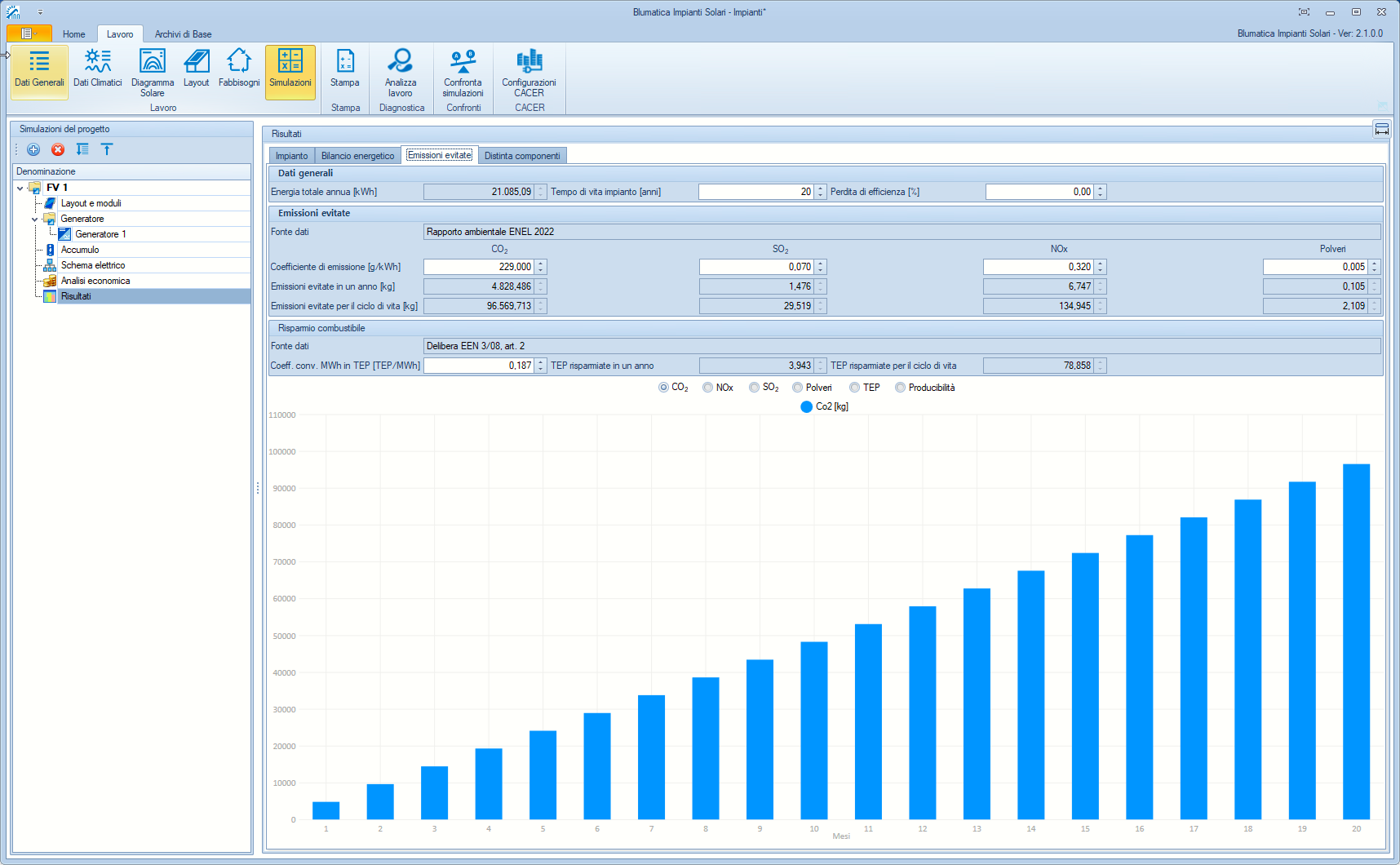

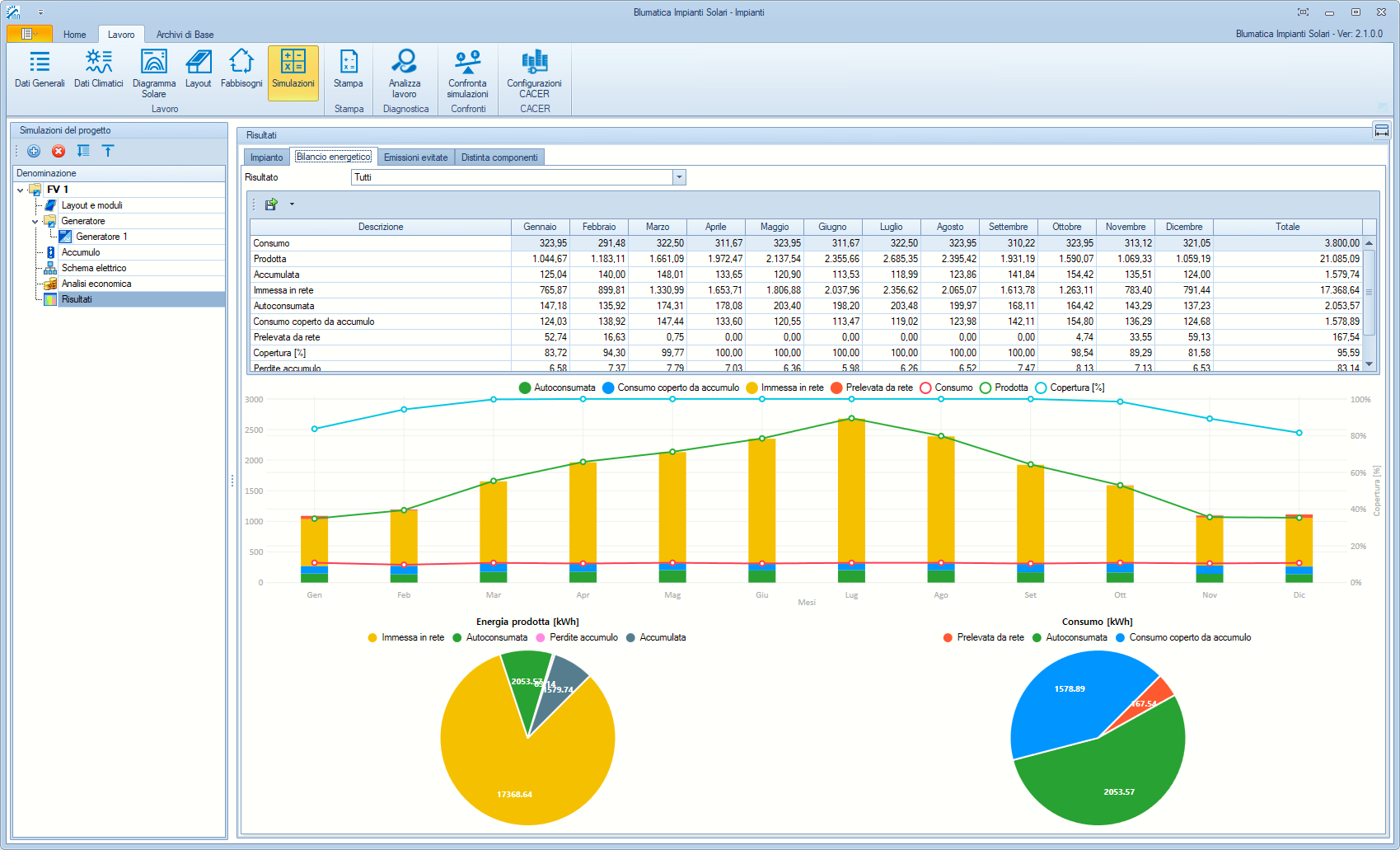

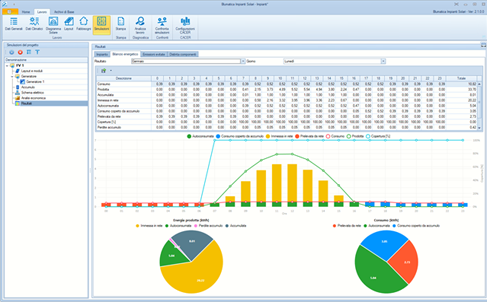

Risultati tabellari e grafici

Per ogni simulazione il software propone tutti i risultati di calcolo sia sotto veste tabellare che grafica. In particolare, è possibile visualizzare i risultati del bilancio energetico sia per mese che per ogni ora di un giorno tipo del mese.

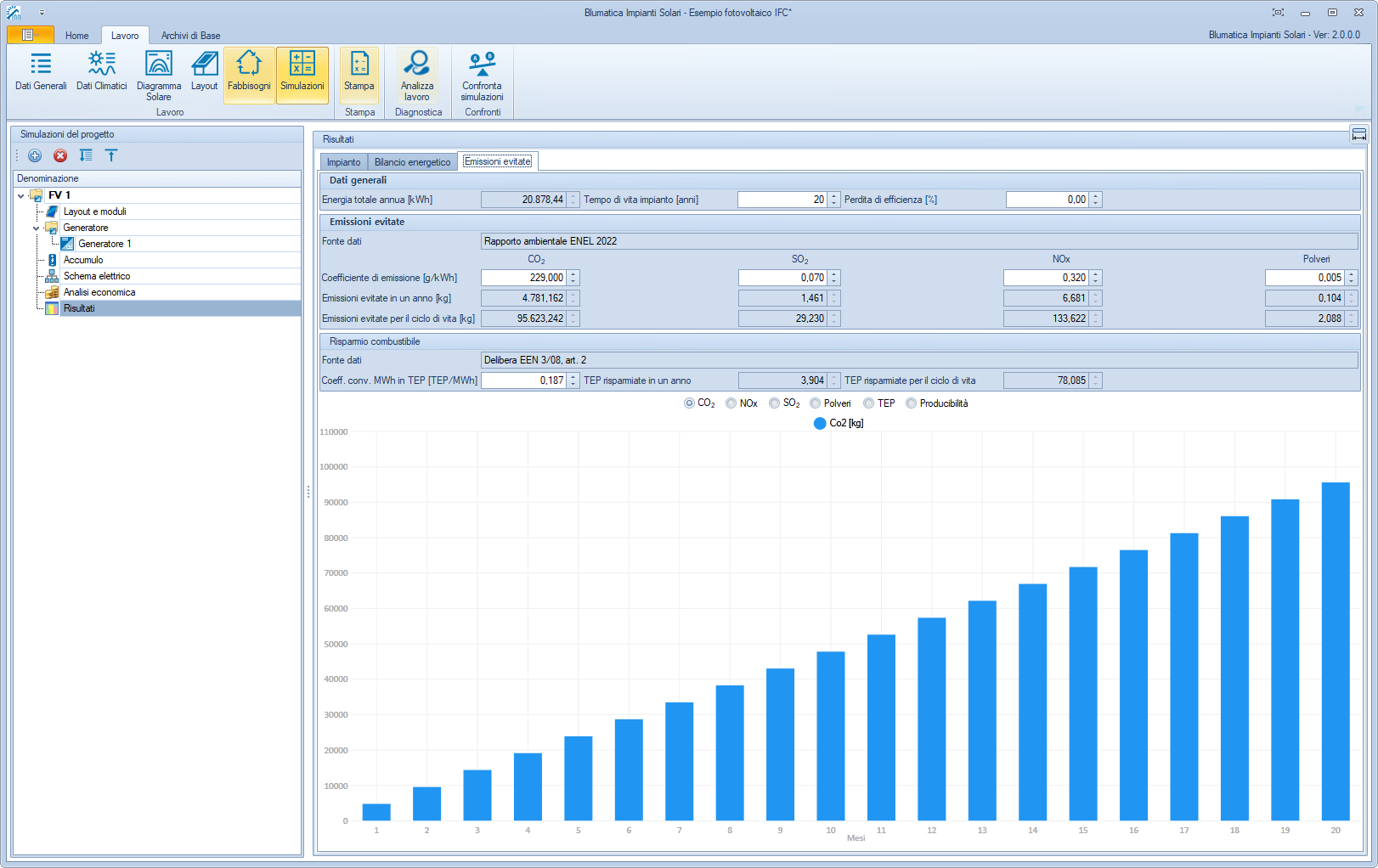

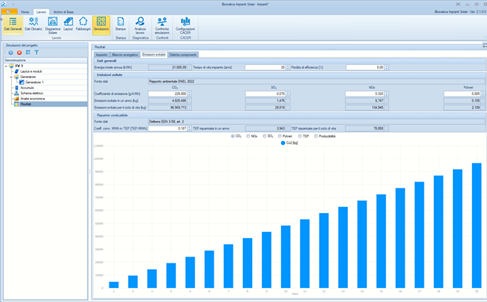

Tra gli ulteriori risultati calcolati dal software, si segnalano anche le emissioni inquinanti evitate (CO2, SO2, NOx, Polveri) e TEP (tonnellate equivalenti di petrolio) risparmiate sia in un anno che a fine vita dell’impianto.

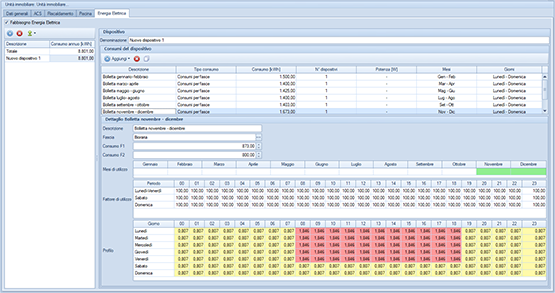

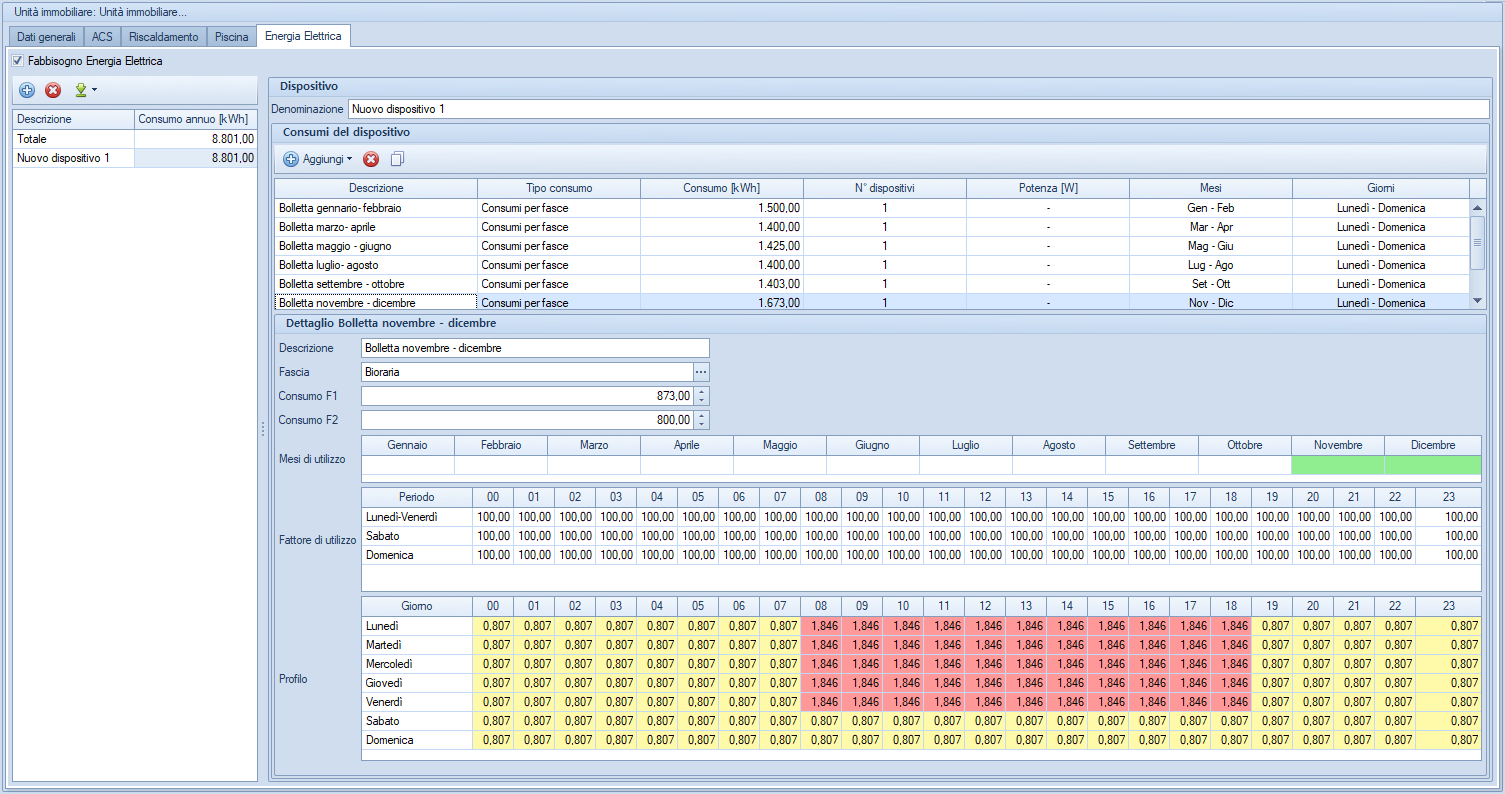

Definizione dei consumi

Con la definizione dei consumi elettrici delle unità servite dall’impianto fotovoltaico puoi valutare la redditività dell’impianto e visualizzare i risultati del bilancio energetico (sia tabellari che grafici) sia mensili che orari. È possibile attingere a dei consumi per tipologia di utenza (da archivio), specificare i consumi delle singole apparecchiature, importare un profilo di prelievo GSE, inserire direttamente i dati delle bollette per fasce orarie oppure importare file excel o csv.

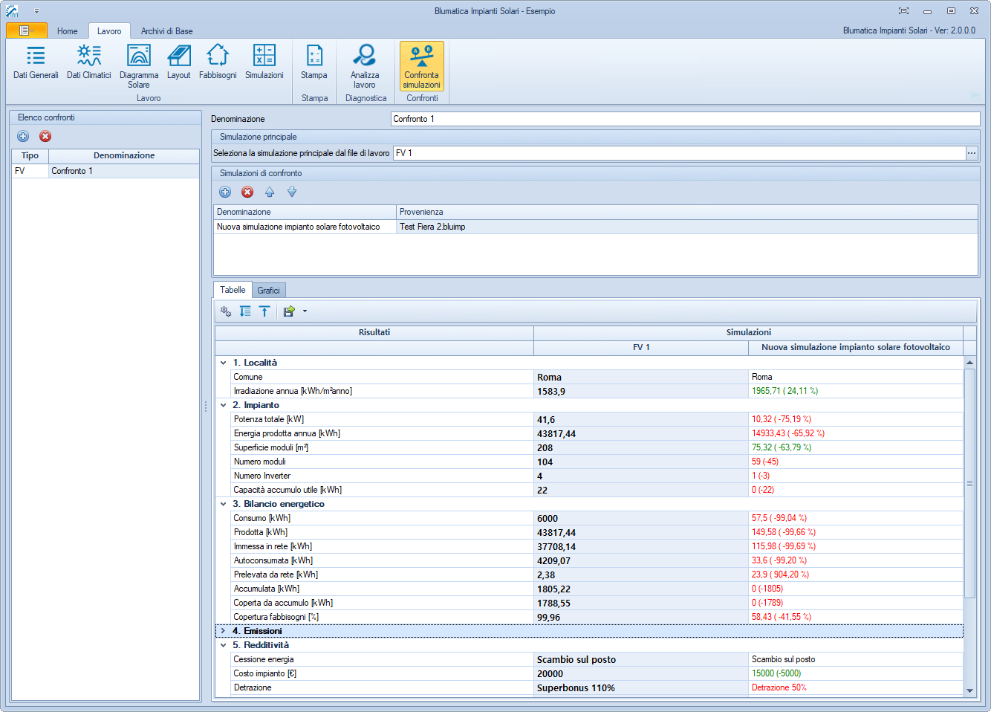

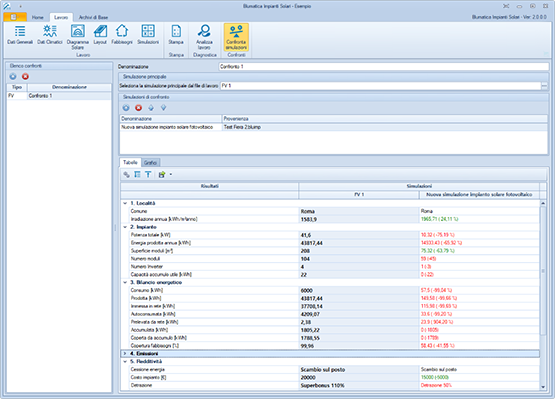

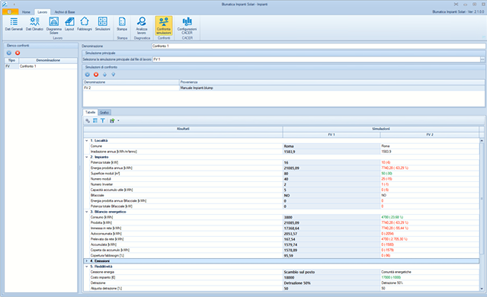

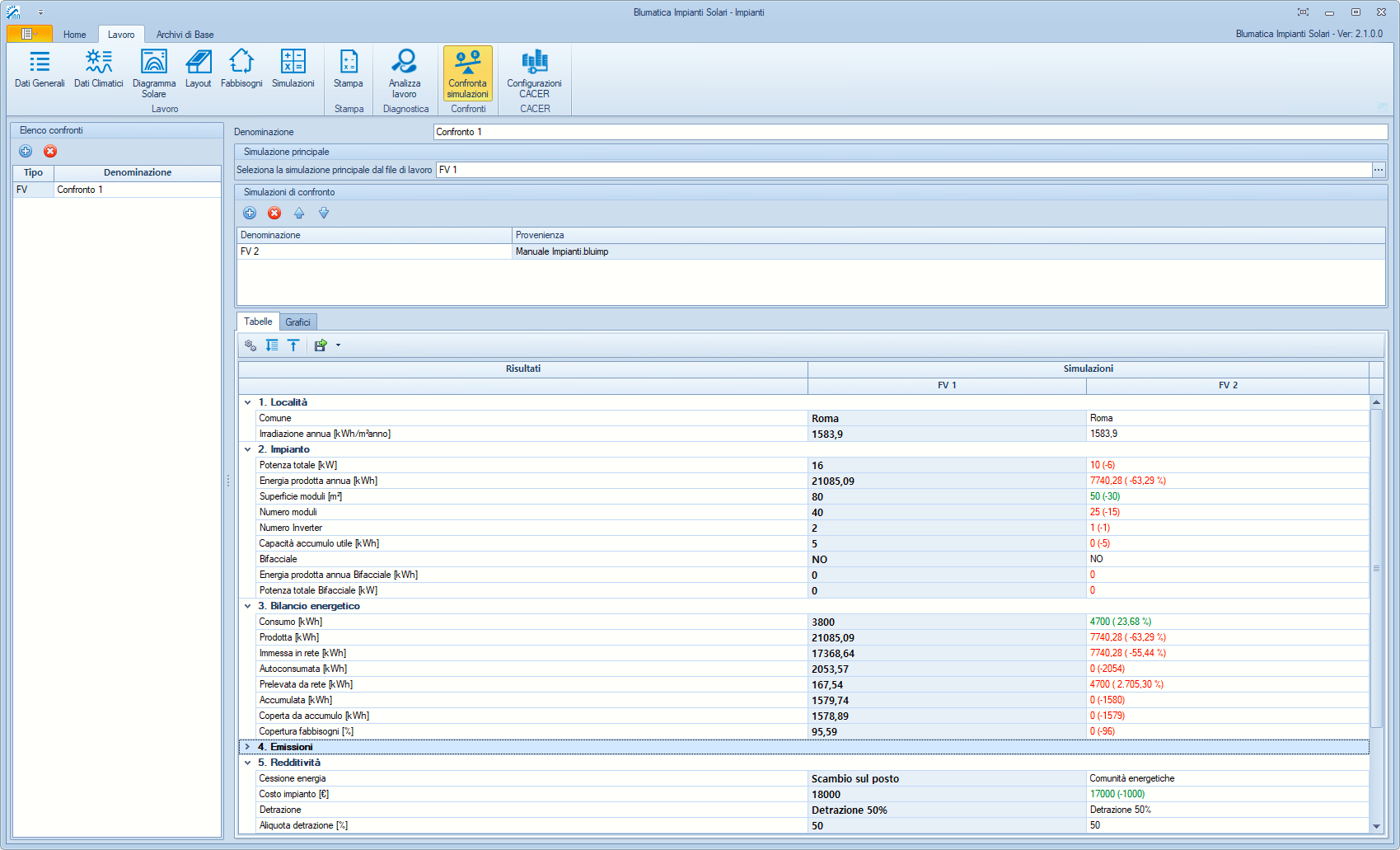

Confronto tra simulazioni

Il software consente di effettuare dei confronti sia di natura tecnica che economica tra simulazioni di un medesimo file o file diversi. Tutti i risultati sono visualizzati sia sotto forma tabellare che grafica.

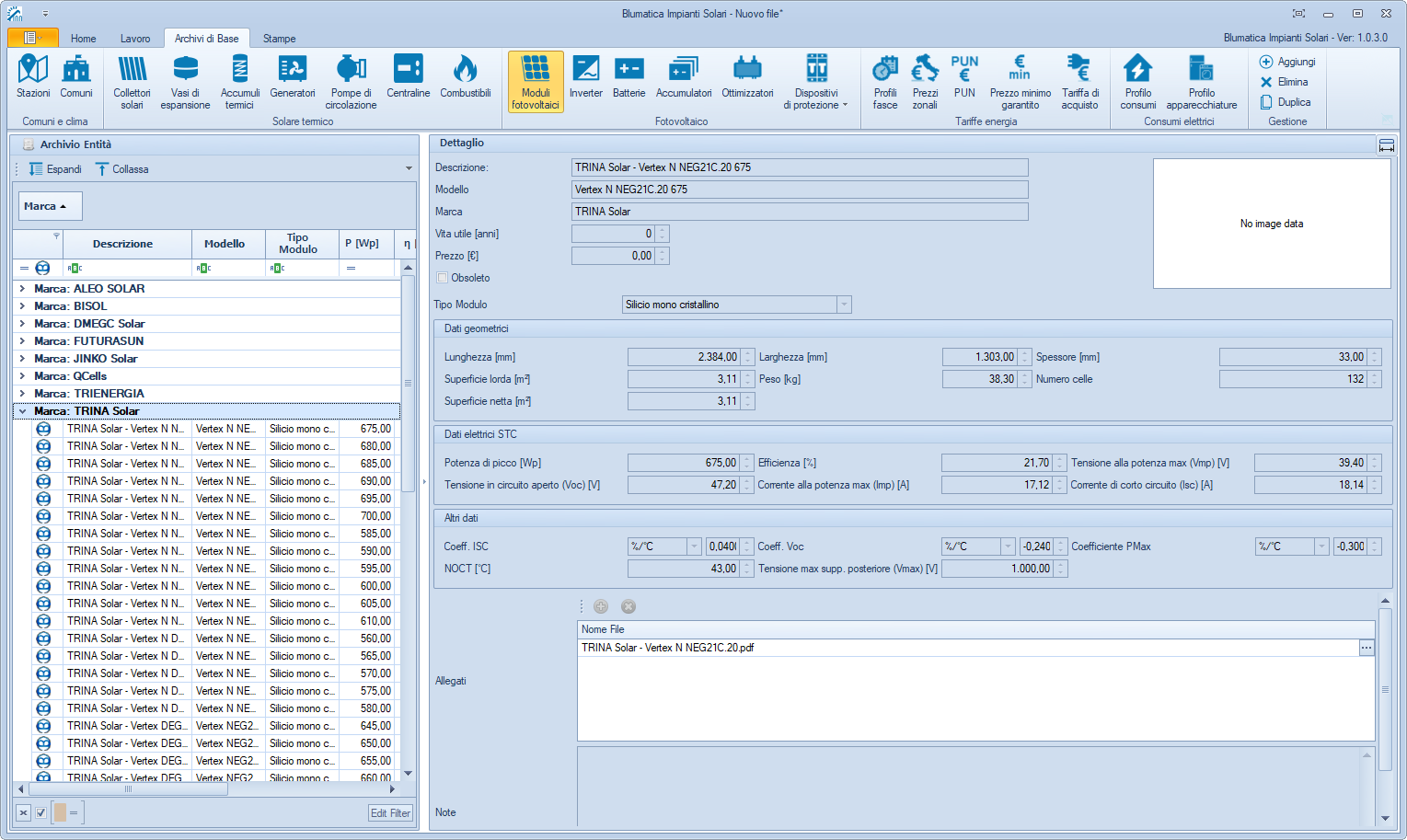

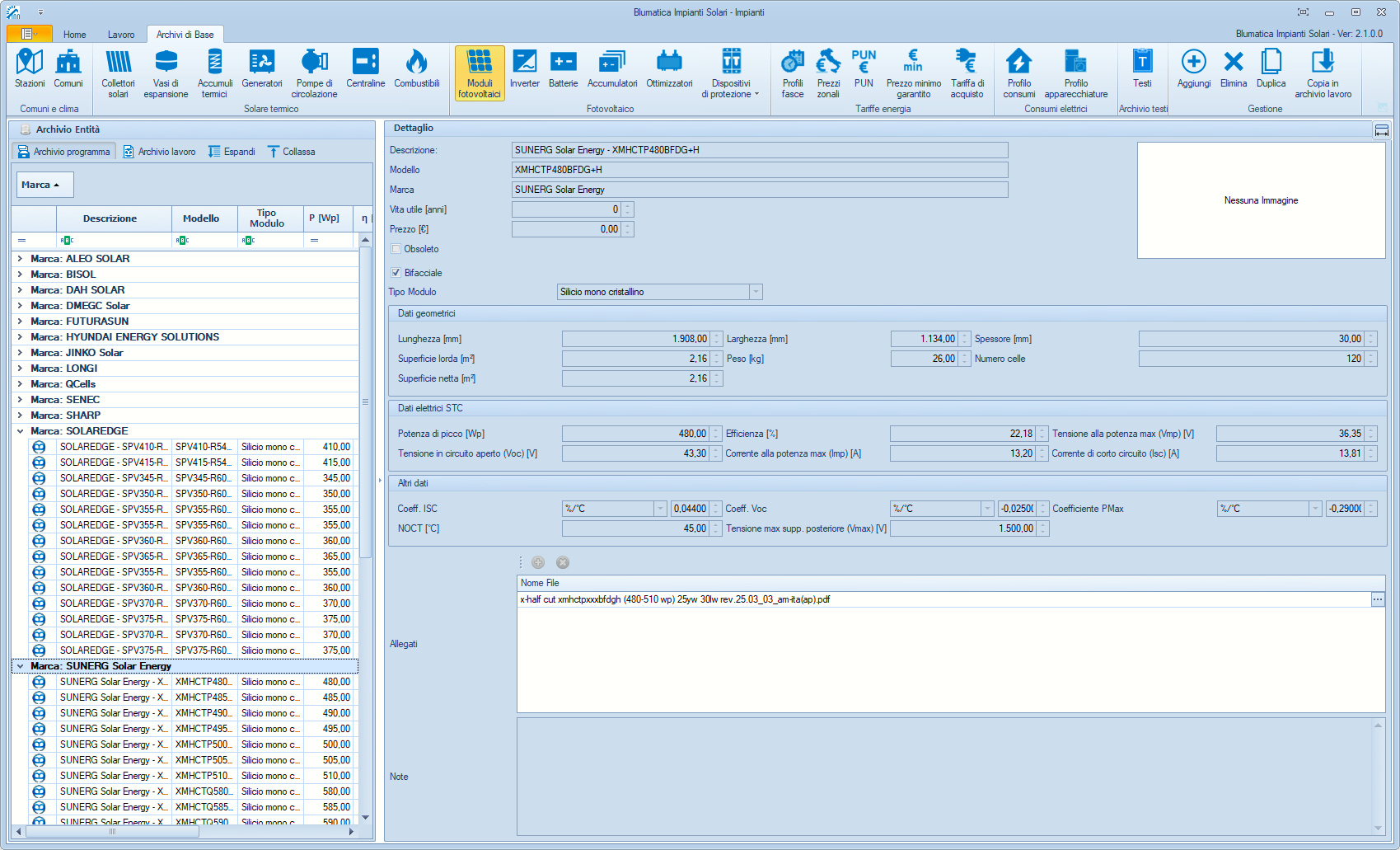

Archivi interni

Archivi interni completamente personalizzabili e costantemente aggiornati relativi a: dati climatici di tutti i comuni italiani, moduli fotovoltaici (standard e bifacciali), inverter (standard e con ottimizzatori), accumulatori e batterie, ottimizzatori, dispositivi di protezione, tariffe energia (PUN, prezzi zonali, prezzi minimi garantiti, tariffe di acquisto energia), profili di consumo, apparecchiature e un archivio testi.

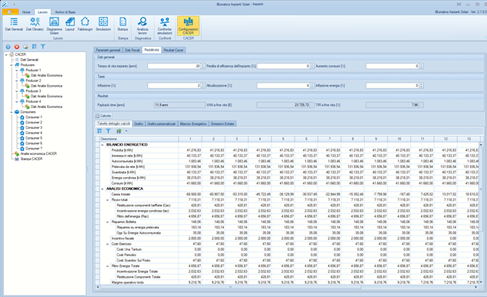

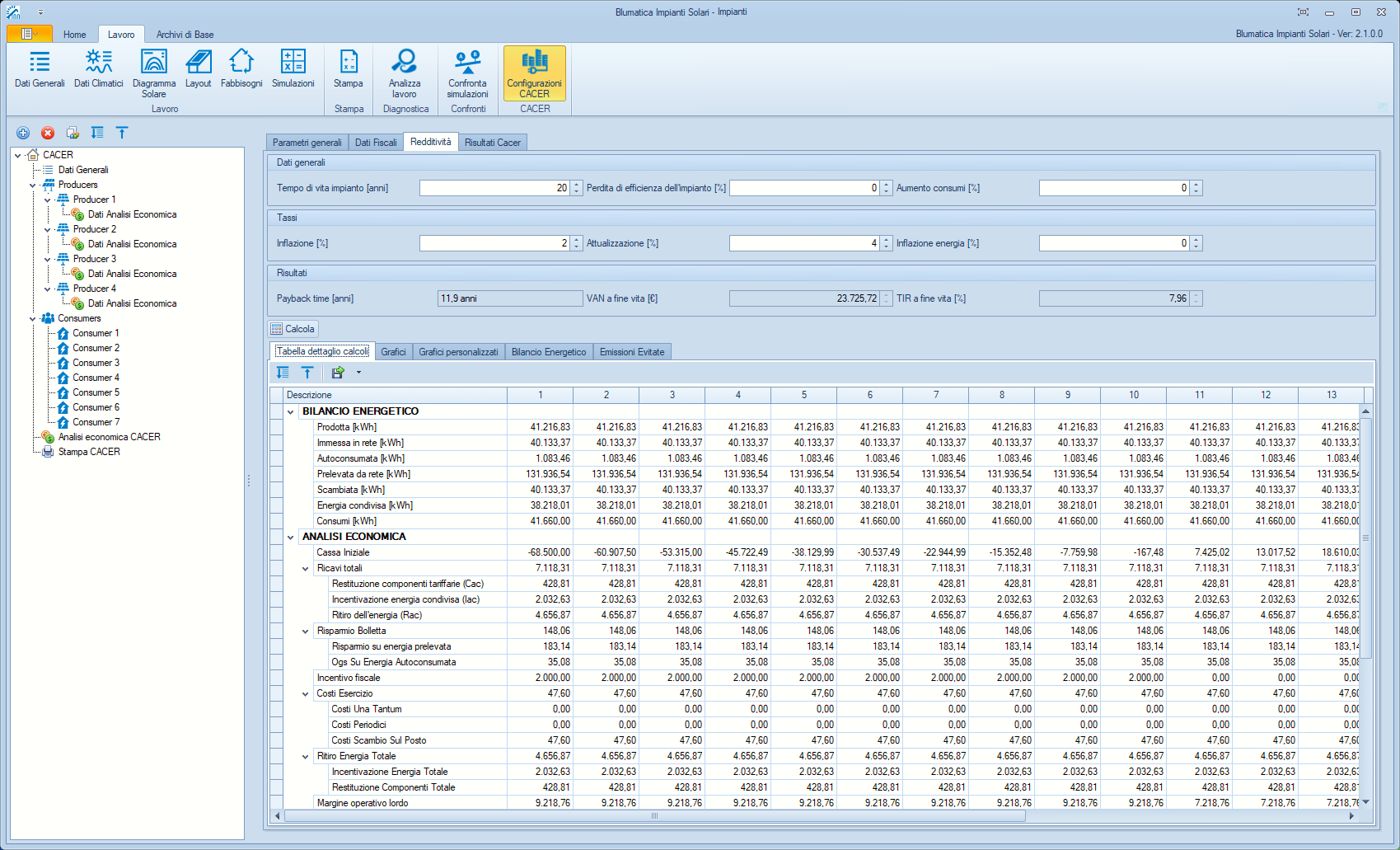

Configurazioni CACER

Il software consente di gestire più produttori e consumatori all’interno di uno stesso file di lavoro, al fine di velocizzare il calcolo della redditività dell’impianto e determinare l’energia condivisa in funzione di tutti i soggetti che fanno parte della CACER.
Per considerare i diversi produttori, vi è la possibilità di inserire più simulazioni (con diversi codici POD) dello stesso file di lavoro o da altri file di lavoro esterni. In base al bilancio energetico, il software consente non solo di calcolare il bilancio economico dell’intera CACER (configurabile come CER, Gruppo di autoconsumatori e Autoconsumatori a distanza), ma anche di gestire la ripartizione dei ricavi, con la possibilità di personalizzare le quote per ciascun produttore e/o consumatore.

Scopri i corsi e-learning dedicati al Fotovoltaico

Progettazione Impianti Fotovoltaici: Corso teorico

Corso 5 ore

Scopri di più

Progettazione Impianti Fotovoltaici: Corso Pratico con Blumatica Impianti Solari

Corso 12 ore

Scopri di più

Accetto le Condizioni di Licenza d'Uso.

Provalo Gratis

Schermate

Aggiornamenti

Aggiornamento Blumatica Impianti Solari 2.1 - rilasciato il 29/09/2025

Aggiornamento Blumatica Impianti Solari 2.1

Blumatica Impianti Solari Termici

Ottimizzazioni sullo schema di impianto: generazione automatica della legenda simboli e tabella opzioni schema con possibilità di personalizzazione nella posizione e visualizzazione
Nuovi comandi in Visualizza 2D: stampa, esportazione DWG, spostamento collettori e gestione OSNAP
Aggiornamento Archivi solare termico: nuovi collettori, vasi di espansione, accumuli, centraline, pompe e generatori
Ottimizzazioni generali volte a migliorare la velocità e la stabilità del software

Blumatica Impianti Fotovoltaici

Moduli bifacciali: progettazione con calcolo del guadagno manuale/automatico (STC o BSTC);
Nuova impostazione per le verifiche elettriche: possibilità di utilizzare I_mp oltre a I_sc ;
Limite di verifica sulla caduta di tensione nello schema elettrico: completamente personalizzabili
Nuova gestione CACER: nuova sezione dedicata a più produttori/consumatori in configurazione CACER con bilancio energetico ed economico, ripartizione dei ricavi configurabile e nuova stampa dedicata
Nuovo archivio testi per le specifiche: archivio testi standard e personalizzabili
Sezione fabbisogni, nuovi profili GSE: import profili GSE ufficiali (PDMM, PDMF, PAUM, ecc.)
Archivi solare fotovoltaico: nuovi moduli FV (standard/bifacciali), inverter, batterie e sistemi di accumulo;
Analisi economica – comunità energetiche: aggiornamento dei limiti e della stampa relazione tecnica FV.
Esteso il limite demografico: contributi anche per impianti nei Comuni fino a 50.000 abitanti; per le CER e i gruppi di autoconsumatori, i cui impianti di produzione sono ubicati in comuni con una popolazione inferiore a 50.000 abitanti, è previsto un contributo in conto capitale, fino a un massimo del 40% del costo di investimento, a valere sulle risorse del PNRR
Ottimizzazioni generali volte a migliorare la velocità e la stabilità del software

Blumatica Valutazione Preliminare FV

Moduli bifacciali: valutazione con inserimento da archivio e guadagno configurabile;
Archivi solare fotovoltaico: nuovi moduli FV (standard/bifacciali), inverter, batterie e sistemi di accumulo
Analisi economica - comunità energetiche: aggiornamento dei limiti e della stampa relazione preliminare FV.
Esteso il limite demografico: contributi anche per impianti nei Comuni fino a 50.000 abitanti; per le CER e i gruppi di autoconsumatori, i cui impianti di produzione sono ubicati in Comuni con una popolazione inferiore a 50.000 abitanti, è previsto un contributo in conto capitale, fino a un massimo del 40% del costo di investimento, a valere sulle risorse del PNRR;
Ottimizzazioni generali volte a migliorare la velocità e la stabilità del software

Download Aggiornamento

Aggiornamento Blumatica Impianti Solari 2.0 - rilasciato il 23/01/2024

Aggiornamento Blumatica Impianti Solari 2.0

Autoaggiornamento Rilascio rel. 2.0.3.0 (30/04/2024)

Rilascio modulo Blumatica Valutazione Preliminare FV

Autoaggiornamento Rilascio rel. 2.0.2.0 (21/03/2024)

Nuove implementazioni:

Gestione archivio lavoro;
Gestione archivio Soggetti;
Importazione fabbisogni elettrici da file .xslx o .csv;
Sposta moduli in Layout e moduli;
Nuove funzionalità per la personalizzazione dello schema elettrico.

Autoaggiornamento Rilascio rel. 2.0.1.0 (22/02/2024)

Nuove implementazioni:

Wizard per la personalizzazione delle connessioni delle stringhe;
Percorso solare ed impostazioni grafiche 2D e 3D;
Impostazioni generali all'interno dell'albero quadri in schema elettrico;
Copia ed incolla per i cavi e per i dispositivi di protezione all'interno dell'albero quadri in schema elettrico;
Distinta estesa e sintetica dei componenti nella sezione risultati;
Stampa della distinta estesa e sintetica dei componenti;
Prezzi minimi garantiti 2024 in archivi di base;
Analisi economica per le comunità energetiche in funzione del Decreto CER.

Ottimizzazioni varie.

Autoaggiornamento Rilascio rel. 2.0.0.4 (20/02/2024)

Corretta l'esportazione delle descrizioni dello schema elettrico in dwg;
Ottimizzazioni varie.

Autoaggiornamento Rilascio rel. 2.0.0.1 (30/01/2024)

Miglioramento funzionamento osnap in ambiente cad 2D;
Ottimizzazione posizionamento 3D moduli fotovoltaici;
Miglioramento gestione orientamento nord geografico;
Ottimizzazioni varie.

Autoaggiornamento Rilascio rel. 2.0.0.0 (23/01/2024)

Rilascio modulo Blumatica Impianti Fotovoltaici;
Aggiornamento archivi di base;
Ottimizzazioni varie.

Download Aggiornamento

Video

2 Video

Blumatica Impianti Fotovoltaici

Come progettare un impianto fotovoltaico - Simulazione pratica con Blumatica Impianti Fotovoltaici

Prodotti correlati

Blumatica Energy

Software APE, AQE, Relazione tecnica (Legge 10) e di calcolo

Blumatica Dinamico Orario

Calcolo dinamico orario secondo la UNI EN ISO 52016 e valutazione criteri CAM

Blumatica APE e L10 Fast (EGE)

Automatismi per APE e Legge 10, pratiche Conto termico

Blumatica Carichi Estivi

Calcolo dei carichi termici estivi con metodo Carrier – Pizzetti

Blumatica Diagnosi Energetica

Diagnosi energetica mediante valutazione adattata all’utenza (tailored rating)

Blumatica Ponti Termici FEM

Calcolo trasmittanza agli elementi finiti e verifica muffa

Blumatica Detrazioni Fiscali (Ecobonus)

Detrazioni fiscali, calcolo e gestione pratiche (ENEA)

Blumatica Impianti Solari Termici

Progettazione Impianti Solari Termici

Blumatica Valutazione Preliminare FV

Stima veloce della producibilità e analisi costi-benefici di impianti fotovoltaici

BlumatiCAD Componenti Trasparenti

Disegno e calcolo della trasmittanza dei serramenti

Blumatica Serre Solari

Progettazione di serre solari bioclimatiche

Blumatica UNI 10200

Contabilizzazione del calore, ripartizione spese e progetto termoregolazione

Blumatica Acustica

Verifica requisiti acustici passivi, collaudo e clima acustico

Blumatica ITACA

Calcolo e redazione protocollo ITACA

Blumatica Energy Web

Web app per la registrazione dei dati in fase di sopralluogo

Bonus Fiscali

Calcolo Corrispettivi Bonus Fiscali

Documenti / Esempi e modelli

Scarica la documentazione presente

Requisiti Minimi di Sistema \ UTILIZZO E PROTEZIONE SOFTWARE

Vedi i requisiti necessari

Hardware

Processore CPU: Processore multicore: Intel Core i5 / i7 da 3.0Ghz, AMD Ryzen 5 / 7 da 2.0 Ghz o superiore.
RAM: 16 GB
Hardisk: 6 GB (per installazioni full)
Scheda video (GPU): Scheda video compatibile OpenGL 3.0 o superiore e compatibile Directx 11 Shader Model 4 (consigliato Shader Model 5) con 4 GB di RAM

Sistemi Operativi supportati

Microsoft® Windows® 10;
Microsoft® Windows® 11.

NOTA GENERALE: E’ possibile utilizzare i prodotti Blumatica su Personal Mac Intel-based con OS X Leopard (10.5) o successivi, attraverso l’uso di virtualizzatori quali VMWare, Parallels, Virtual Box o Boot Camp con i sistemi operativi Windows (come sopra indicati). Non è supportata l’attivazione tramite dispositivi di protezione USB. Il corretto funzionamento del software è vincolato alla qualità dell'ambiente Microsoft virtualizzato ed alla quantità di risorse (RAM, HDD e CPU) dedicate che comunque dovranno rispettare i requisiti minimi previsti dallo specifico prodotto Blumatica. I marchi citati sono da ritenersi proprietà dei legittimi proprietari.

Utilizzo e protezione software

I software desktop hanno due modalità di attivazione:

Securkey
la licenza risiede su chiave hardware per cui il software può essere installato su qualsiasi PC ed utilizzato laddove venga inserita la chiave.
Consigliato per l'utente che lavora su diversi pc, ad esempio casa ed ufficio.
Nota 1: se acquisti più suite software puoi scegliere di averle su unica SecurKey (ideale per un unico utilizzatore) o su SecurKey differenti (non fattibile per moduli propedeutici di una stessa suite), in modo da consentirne l'uso contemporaneo su diversi PC (nel caso di collaboratori diversi di uno stesso ufficio).
Nota 2: se scegli l'opzione SecurKey ma hai necessità di utilizzare il software senza attendere la spedizione della chiave, puoi usufruire dell'attivazione gratuita per 7 gg su singolo PC (temporanea per attesa chiave).
Singolo PC (chiave software)
il software può essere installato ed utilizzato su di un singolo pc mediante codice licenza ricevuto da Blumatica ad evasione ordine. Non è previsto utilizzo su più postazioni.
Se hai necessità di utilizzo da parte di più collaboratori puoi acquistare licenze aggiuntive a costi vantaggiosi.
Nota: a seguito di guasto, formattazione o sostituzione del proprio pc, è possibile eseguire in autonomia la riattivazione di prodotti con chiave di protezione software per un numero massimo di 3 volte in un anno e pagando un costo di € 20 + IVA per tutte le successive.

I software Blumatica sono prodotti di elevata qualità non soltanto tecnica ma anche informatica. Grazie alle diverse partnership con le più importanti aziende del settore (Microsoft, Google, ecc.), infatti i software Blumatica utilizzano i più moderni concetti presenti sullo scenario informatico internazionale, continuamente e tempestivamente aggiornati attraverso delle politiche interne molto rigorose. Ed è proprio per questo che Blumatica è una delle prime software house del settore tecnico che ha iniziato ad utilizzare l'ambiente Microsoft .NET per lo sviluppo delle proprie applicazioni, fino ad arrivare ad utilizzare le più moderne tecnologie in ambito web, tra cui figura quella denominata "Smart Client", utilizzata dai "Big" quali Google e Microsoft stessa

Chiudi X

Acquista

Blumatica Impianti Fotovoltaici

Il prezzo si riferisce a licenza perpetua. Non è previsto canone annuo obbligatorio.
È possibile stipulare un contratto annuale integrativo per ricevere aggiornamenti tecnici e normativi senza pensieri.
I Software cloud come Safety CheckApp, invece, prevedono solo canone annuo all inclusive.

€ 250,00
